Вы когда-нибудь ощущали покалывание при прикосновении к крану, замечали рыжие потеки на полотенцесушителе или сталкивались с протечкой металлической трубы, которая появилась гораздо раньше ожидаемого срока службы? Такие признаки могут быть связаны не только с качеством воды, материала или монтажа. Иногда причиной становятся электрические процессы — в том числе блуждающие токи.
Блуждающие токи — это электрические токи, которые проходят по непредусмотренным для них путям: через землю, металлические конструкции, трубопроводы и другие проводящие элементы. В определенных условиях они способны вызывать электрохимическую коррозию металлических труб и оборудования.
При этом важно сразу сделать уточнение: если кран бьет током, это еще не означает, что причиной являются именно блуждающие токи. Намного чаще покалывание связано с утечкой тока от неисправного электроприбора, повреждением проводки, проблемами с защитным проводником или системой уравнивания потенциалов.
В этой статье разберемся, что такое блуждающие токи в системе водоснабжения, откуда они берутся, чем отличаются от обычной утечки электричества, почему из-за них разрушаются трубы, почему кран или полотенцесушитель может бить током и как защитить сантехнику и людей.
Что такое блуждающие токи простыми словами
Блуждающий ток — это ток, который идет не по предусмотренному для него пути, а через посторонние проводящие элементы.
В нормальной электрической цепи ток движется по проводникам, которые для этого предназначены. Но при повреждении изоляции, неисправности оборудования, неправильном подключении или воздействии внешнего источника часть тока может попасть в землю, металлические конструкции или трубопроводы.
Представьте обычную дорогу. Если на ней есть предусмотренный маршрут, транспорт движется по нему. Если появляется удобный объезд, часть машин может уйти на другую дорогу. С электрическим током происходит похожая ситуация: он распределяется между доступными проводящими путями в зависимости от электрического сопротивления и условий цепи.
Металлические трубы хорошо проводят электрический ток, поэтому при определенных условиях они могут стать частью непредусмотренного пути его прохождения.
Особенно хорошо это изучено для подземных металлических трубопроводов: ток может переходить между грунтом и металлической конструкцией, а в местах выхода тока из металла создаются условия для электрохимического разрушения. Международный стандарт ISO 21857 отдельно рассматривает влияние блуждающих токов на коррозию подземных и погруженных трубопроводов.
Важно: блуждающие токи, токи утечки и наведенные токи — не одно и то же. В бытовой ситуации они могут приводить к похожим симптомам, но причины и способы диагностики у них различаются.
Откуда берутся блуждающие токи в водопроводе
Причины можно условно разделить на внутренние — связанные с электроустановкой здания, и внешние — возникающие за его пределами.
Неисправность электропроводки и оборудования
Поврежденная изоляция, неисправный электроприбор, нарушение защитного проводника или ошибка при монтаже могут создать условия для появления нежелательных токов на металлических конструкциях.
Например, причиной может стать:
- повреждение изоляции электрического кабеля;
- неисправность бойлера или другого электроприбора;
- неправильное подключение защитного проводника;
- нарушение электрических соединений;
- проблемы в распределительном щите;
- ошибки при ремонте электропроводки;
- отсутствие или неисправность системы уравнивания потенциалов.
Отдельный случай — использование металлических труб в качестве импровизированного заземления. Так делать нельзя: водопроводный трубопровод не должен использоваться вместо предусмотренной проектом системы защитного заземления.
При этом металлические трубы коммуникаций могут подключаться к системе уравнивания потенциалов в соответствии с требованиями электроустановки здания. Это принципиально разные вещи. Нормативные документы предусматривают включение металлических труб водоснабжения, отопления и других коммуникаций в систему уравнивания потенциалов.
Неисправные бойлеры, стиральные и посудомоечные машины
Электрические приборы, работающие рядом с водой, требуют особого внимания. При повреждении изоляции ток утечки может появиться на корпусе оборудования или связанных с ним металлических элементах.
Например, неисправный ТЭН бойлера способен создавать ток утечки. Однако по одному только этому признаку нельзя утверждать, что в системе появились именно блуждающие токи: для определения причины нужны измерения и диагностика.
Внешние источники
Для подземных металлических трубопроводов возможны внешние источники блуждающих токов. Один из известных примеров — системы электрифицированного транспорта постоянного тока. Часть тягового тока может проходить через землю и взаимодействовать с расположенными рядом металлическими трубопроводами. Исследования показывают, что такие процессы способны вызывать электрохимическую коррозию труб.
Также возможны другие внешние источники электрического воздействия на металлические конструкции.
Высоковольтные линии электропередачи при этом не стоит автоматически относить к источникам блуждающих токов: влияние ЛЭП на металлические конструкции может быть связано с наведенными напряжениями и токами, то есть с другим физическим явлением.
Блуждающие токи и ток утечки: в чем разница
Эти понятия часто смешивают, хотя между ними есть важное различие.
Ток утечки обычно возникает из-за нарушения изоляции или неисправности конкретного электроприбора и проходит по пути, который не должен использоваться в нормальном режиме работы.
Блуждающий ток — более широкое понятие для тока, который распространяется по непредусмотренным проводящим путям. В том числе он может проходить через землю и металлические трубопроводы из-за внешних электрических систем.
Наведенный ток появляется под воздействием электромагнитного поля или других внешних электрических факторов без непосредственного подключения к источнику.
Для обычного пользователя это различие особенно важно в одном случае: если кран бьет током, нельзя автоматически считать причиной блуждающие токи.
Почему кран бьет током
Покалывание или удар током при прикосновении к смесителю — повод проверить электробезопасность, а не пытаться самостоятельно определить вид тока.
В большинстве бытовых случаев возможны следующие причины.
Неисправный электроприбор
Стиральная машина, посудомоечная машина, бойлер или другое оборудование может иметь поврежденную изоляцию. В результате на корпусе или связанных с прибором металлических частях появляется опасный потенциал.
Повреждение электропроводки
Провод под напряжением может оказаться в контакте с металлической конструкцией, например после повреждения кабеля при ремонте или сверлении стены.
Проблемы с защитным проводником
Если защитный проводник отсутствует, поврежден или неправильно подключен, защита от поражения электрическим током может работать ненадлежащим образом.
Нарушение системы уравнивания потенциалов
Если доступные металлические части здания имеют заметную разность потенциалов, при одновременном прикосновении к ним человек может стать частью электрической цепи.
Внешние электрические воздействия
В отдельных случаях причиной могут быть внешние токи, в том числе блуждающие токи от расположенных рядом электрических систем.
Короткий ответ на вопрос «почему кран бьет током»: чаще всего причина связана с неисправностью электроприбора, проводки или системы электробезопасности, а не с блуждающими токами.
Если кран, труба, ванна или полотенцесушитель щиплет током, не следует проверять причину прикосновениями, разбирать розетки или самостоятельно вмешиваться в электропроводку. Необходимо обратиться к квалифицированному электрику.
Почему блуждающие токи вызывают коррозию труб
Главная опасность блуждающих токов для металлических труб — электрохимическая коррозия.
Металл в контакте с электролитом, например влажным грунтом или водой, может участвовать в электрохимических процессах. При воздействии внешнего электрического тока условия на разных участках металлической поверхности меняются.
Особенно важен участок, где ток выходит из металла в окружающую проводящую среду. Здесь металл может интенсивнее переходить в раствор в виде ионов. В результате локальный участок трубы разрушается быстрее, чем при обычной равномерной коррозии. Именно такой механизм хорошо известен для подземных металлических трубопроводов, подвергающихся воздействию блуждающих токов.
Упрощенно процесс можно представить так:
- электрический ток попадает на металлическую конструкцию;
- часть тока проходит по металлу;
- в определенных участках он возвращается в окружающую проводящую среду;
- на этих участках усиливаются электрохимические процессы;
- металл локально растворяется;
- постепенно образуется углубление;
- при дальнейшем разрушении появляется сквозное отверстие — свищ.
Поэтому характер повреждений при электрокоррозии может отличаться от обычной равномерной ржавчины.

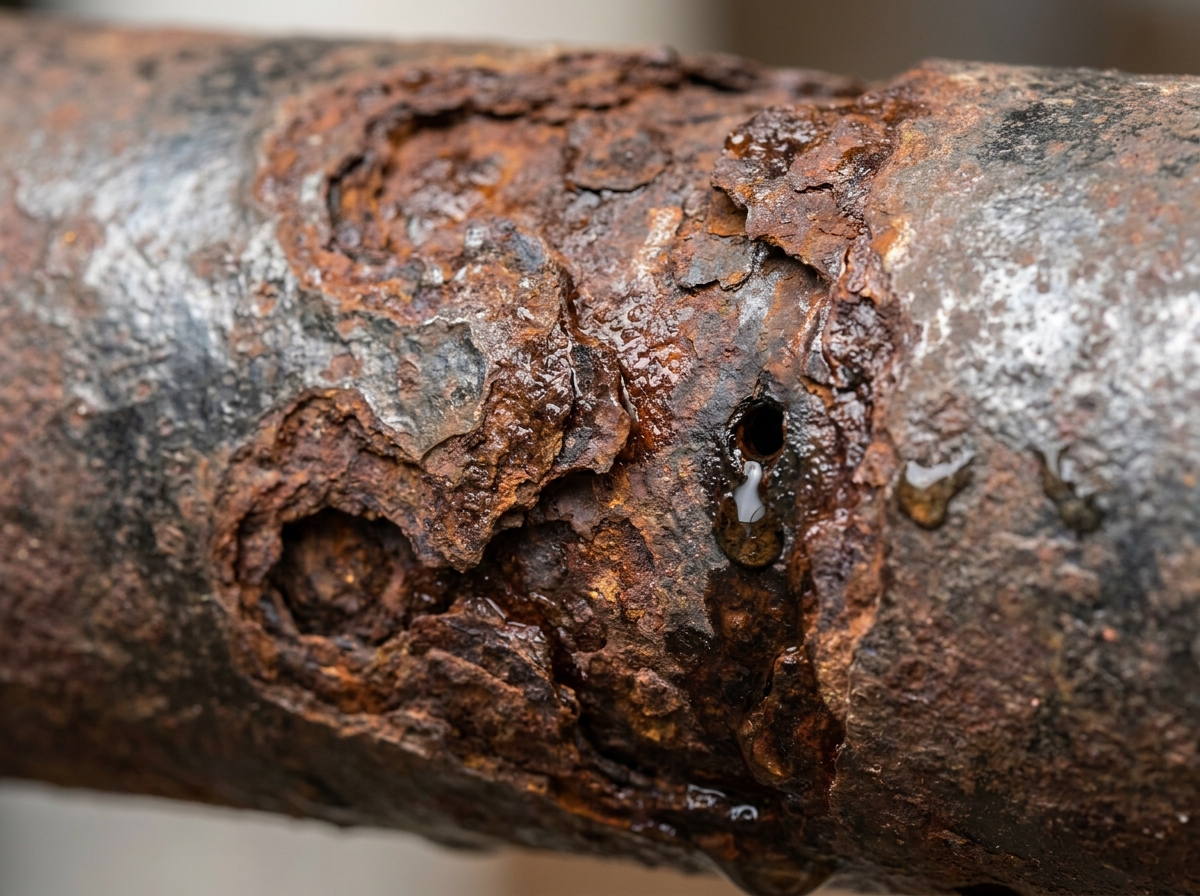

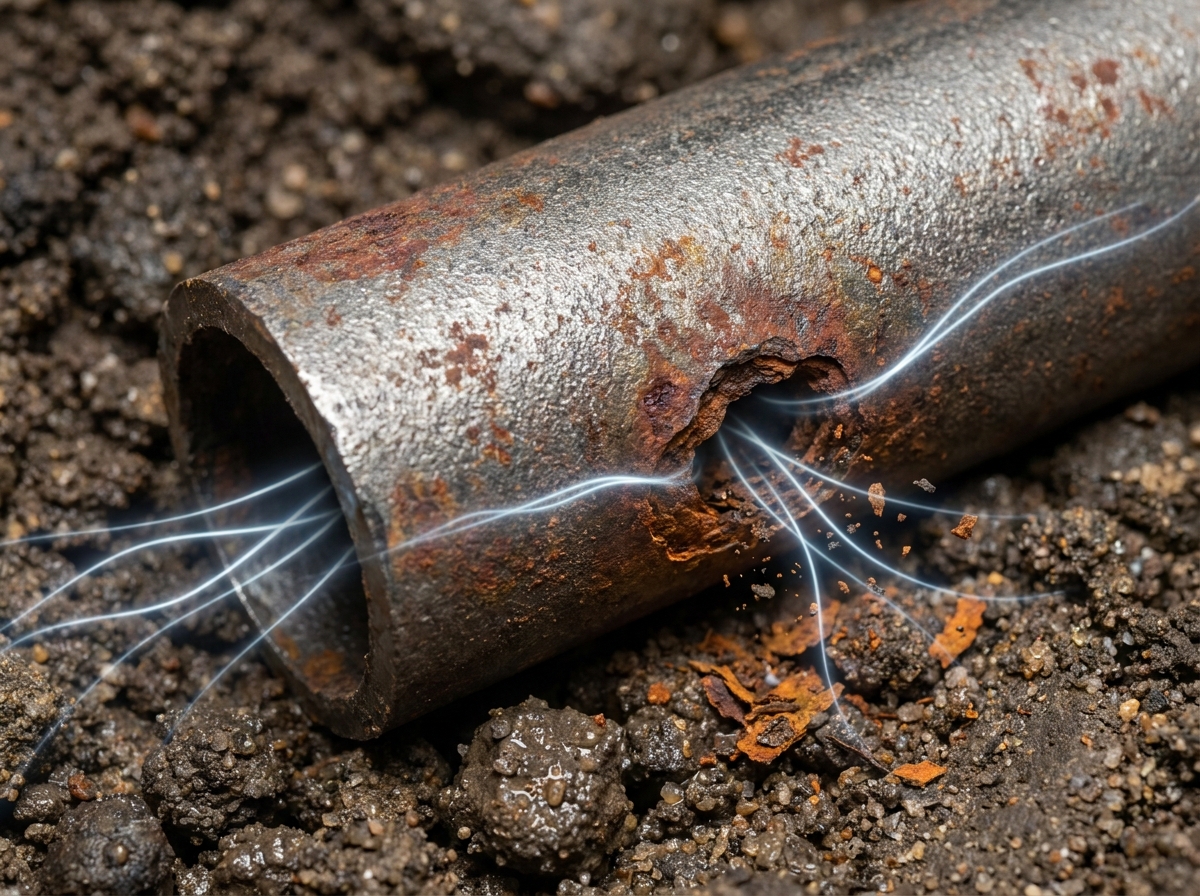

Как выглядит коррозия от блуждающих токов
Одним из характерных признаков может быть локальное, точечное разрушение металла. Вместо равномерного истончения всей поверхности отдельные участки повреждаются значительно сильнее.
На трубе могут появляться:
- небольшие глубокие язвочки;
- точечные повреждения;
- локальные участки сильного разрушения;
- свищи;
- повторяющиеся протечки в отдельных местах.
Однако важно понимать: по одному внешнему виду коррозии нельзя достоверно определить, что ее причиной стали именно блуждающие токи.
Похожую картину могут создавать качество воды, химический состав среды, контакт разных металлов, особенности материала, температура и другие факторы.
Поэтому выраженная точечная коррозия — это повод для диагностики, но не самостоятельное доказательство наличия блуждающих токов.
Почему ржавеют трубы и течет полотенцесушитель
Если металлическая труба или полотенцесушитель начали разрушаться значительно раньше ожидаемого срока, причин может быть несколько.
К ним относятся:
- химический состав воды;
- коррозия из-за условий эксплуатации;
- контакт разных металлов;
- повреждение защитного покрытия;
- повышенная температура;
- ошибки монтажа;
- качество материала;
- электрохимические процессы;
- воздействие блуждающих токов.
Особое внимание стоит обратить на ситуацию, когда коррозия сопровождается необычными электрическими симптомами: покалыванием от металлических частей, появлением напряжения между разными элементами или повторяющимся разрушением отдельных участков трубопровода.

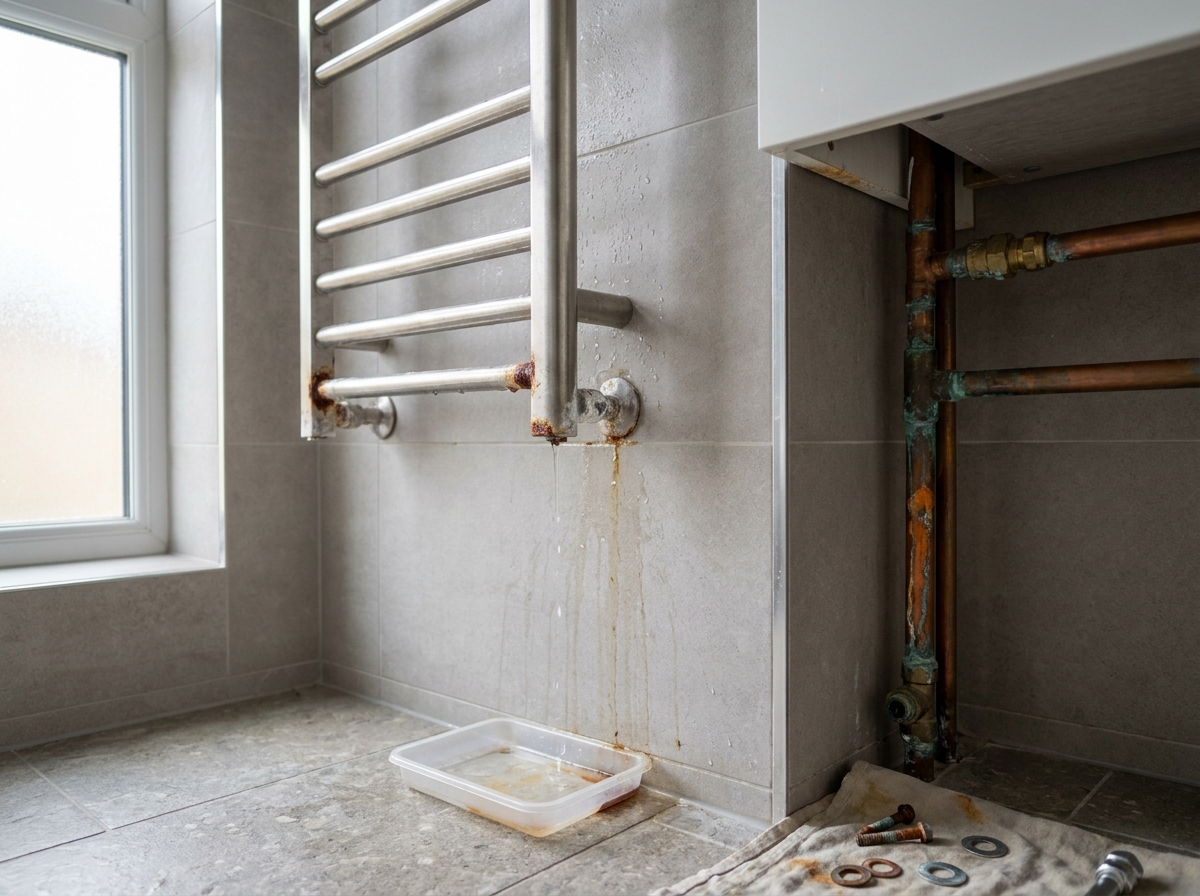

Почему течет полотенцесушитель
Полотенцесушитель может течь из-за обычной коррозии, дефектов металла, проблем со сварными соединениями, резкими перепадами давления или температуры, неправильного монтажа и других причин.
Блуждающие токи также способны участвовать в электрохимическом разрушении металлических элементов, но делать такой вывод только по факту протечки нельзя.
Особенно важно учитывать материал полотенцесушителя и трубопровода, а также наличие контакта между разными металлами.
Как понять, что причиной коррозии могут быть блуждающие токи
Одного признака недостаточно. Специалист оценивает совокупность факторов.
Подозрение на воздействие электрического тока может возникнуть, если:
- металлический трубопровод повреждается необычно быстро;
- коррозия имеет преимущественно локальный характер;
- на трубах появляются повторяющиеся точечные свищи;
- электрические симптомы возникают одновременно с проблемами коррозии;
- повреждения повторяются после замены отдельных участков;
- рядом расположены потенциальные источники внешних электрических токов.
Но окончательно установить причину можно только с помощью диагностики и измерений.
Важно: внешне отличить коррозию от блуждающих токов от всех остальных видов коррозии невозможно.

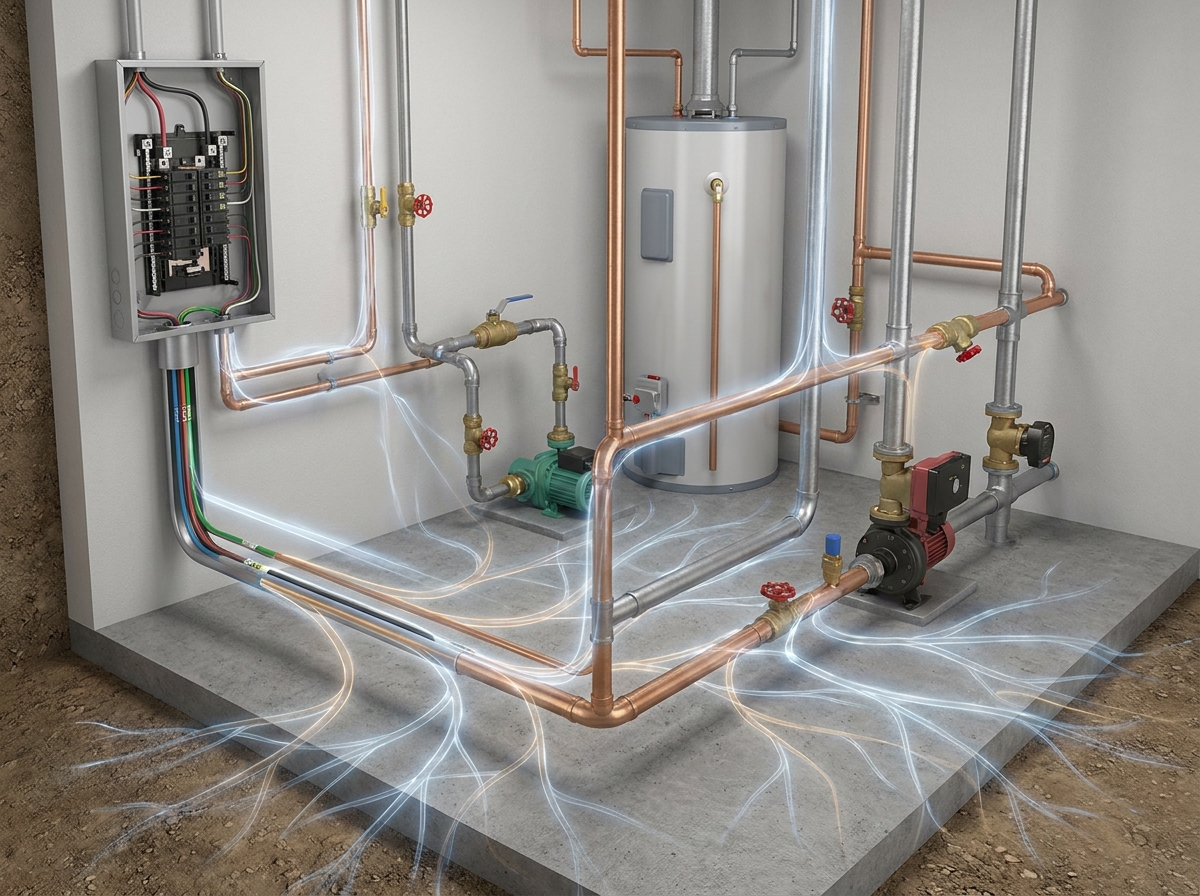

Как защитить трубы от блуждающих токов
Универсального устройства, которое можно установить на трубу и разом решить проблему, не существует.
Защита зависит от источника тока и устройства инженерных систем здания.
Проверить электропроводку и оборудование
Первый шаг при подозрении на электрическую проблему — проверить электрооборудование и проводку.
Особое внимание уделяют:
- бойлерам;
- стиральным и посудомоечным машинам;
- насосам;
- электрокотлам;
- распределительному щиту;
- защитным проводникам;
- соединениям и системе уравнивания потенциалов.
Если проблема связана с конкретным неисправным прибором, необходимо устранить саму неисправность, а не пытаться изолировать ее от труб случайным способом.

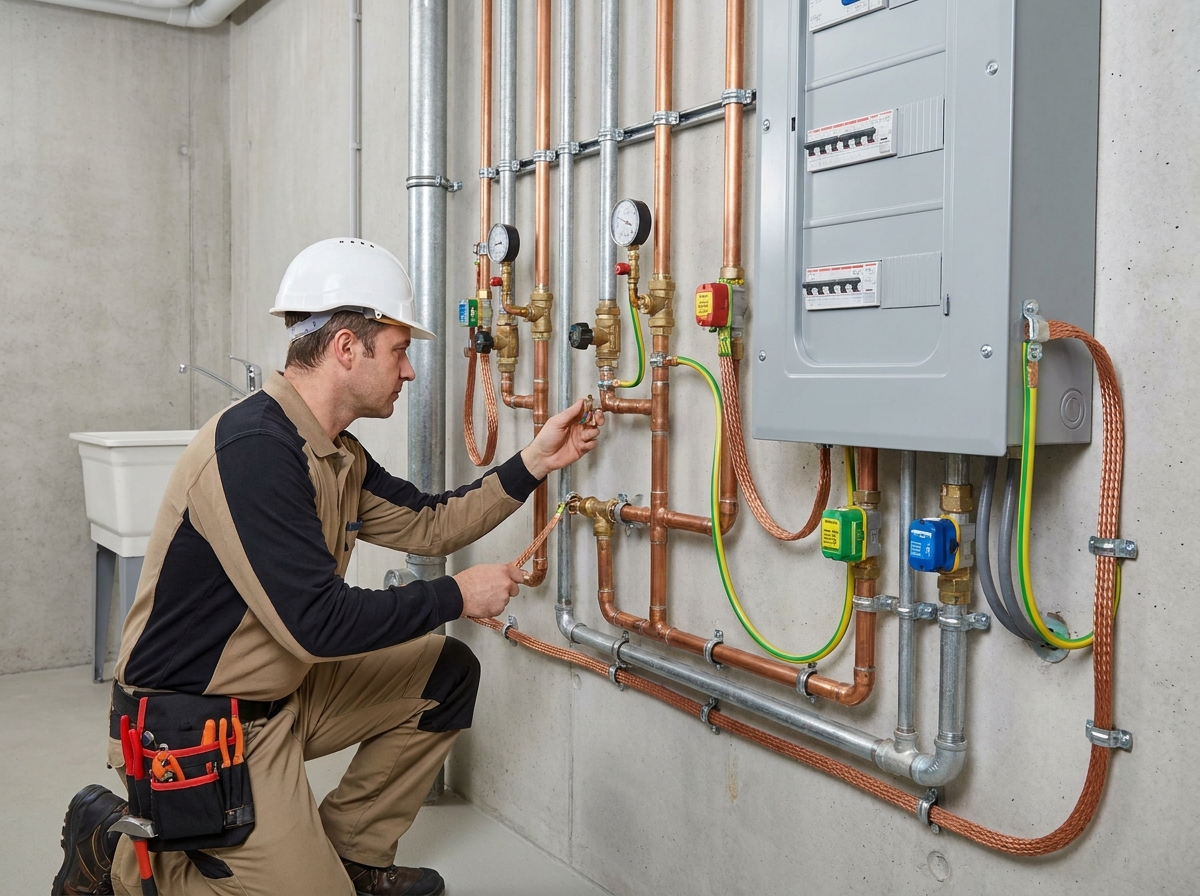

Система уравнивания потенциалов
Система уравнивания потенциалов нужна для уменьшения опасной разности потенциалов между одновременно доступными металлическими частями.
К ней в предусмотренных нормативами случаях подключаются металлические трубы коммуникаций, системы отопления и другие проводящие части здания. Нормативные документы прямо предусматривают включение металлических труб горячего и холодного водоснабжения, отопления и других коммуникаций в основную систему уравнивания потенциалов.
Уравнивание потенциалов не является самостоятельной заменой заземлению. Оно работает как часть комплекса мер электробезопасности и снижает разность потенциалов между доступными металлическими элементами.
Поэтому нельзя воспринимать его как способ «распределить напряжение по всем трубам, чтобы удара не было». Если на сантехнике появляется опасное напряжение, необходимо найти и устранить источник проблемы.
Правильное защитное заземление
Защитное заземление и защитные проводники должны быть выполнены в соответствии со схемой электроснабжения здания и требованиями электробезопасности.
Использовать водопроводные трубы в качестве самодельного заземления нельзя.
При этом металлические трубы могут быть частью системы уравнивания потенциалов. Это не означает, что сам трубопровод используется вместо специально предусмотренного заземляющего устройства.
Проверку такой системы должен выполнять специалист.
УЗО как дополнительная защита
Устройство защитного отключения, или УЗО, предназначено для отключения электрической цепи при обнаружении дифференциального тока, который может возникнуть, например, при утечке.
УЗО повышает уровень защиты человека от поражения электрическим током, но не устраняет саму причину неисправности. Оно также не заменяет исправную электропроводку, защитное заземление и систему уравнивания потенциалов.
Если УЗО регулярно отключает питание, это не повод просто заменить его на другое устройство или отключить защиту. Необходимо найти причину срабатывания.
Диэлектрические вставки
Диэлектрическая вставка создает электрическую изоляцию между соединенными металлическими участками.
Иногда такие решения действительно применяются для электрического разделения оборудования или отдельных участков трубопровода. Но диэлектрическая вставка не является универсальным средством защиты от блуждающих токов.
Если ток проходит по другому пути, одна вставка не устранит проблему. Кроме того, неправильное место установки может нарушить электрическую непрерывность, необходимую для системы уравнивания потенциалов.
Поэтому нельзя самостоятельно ставить диэлектрическую вставку на водопроводную трубу только потому, что она «не пускает ток». Сначала нужно определить источник проблемы и понять, какую функцию выполняет конкретный участок трубопровода в системе электробезопасности.

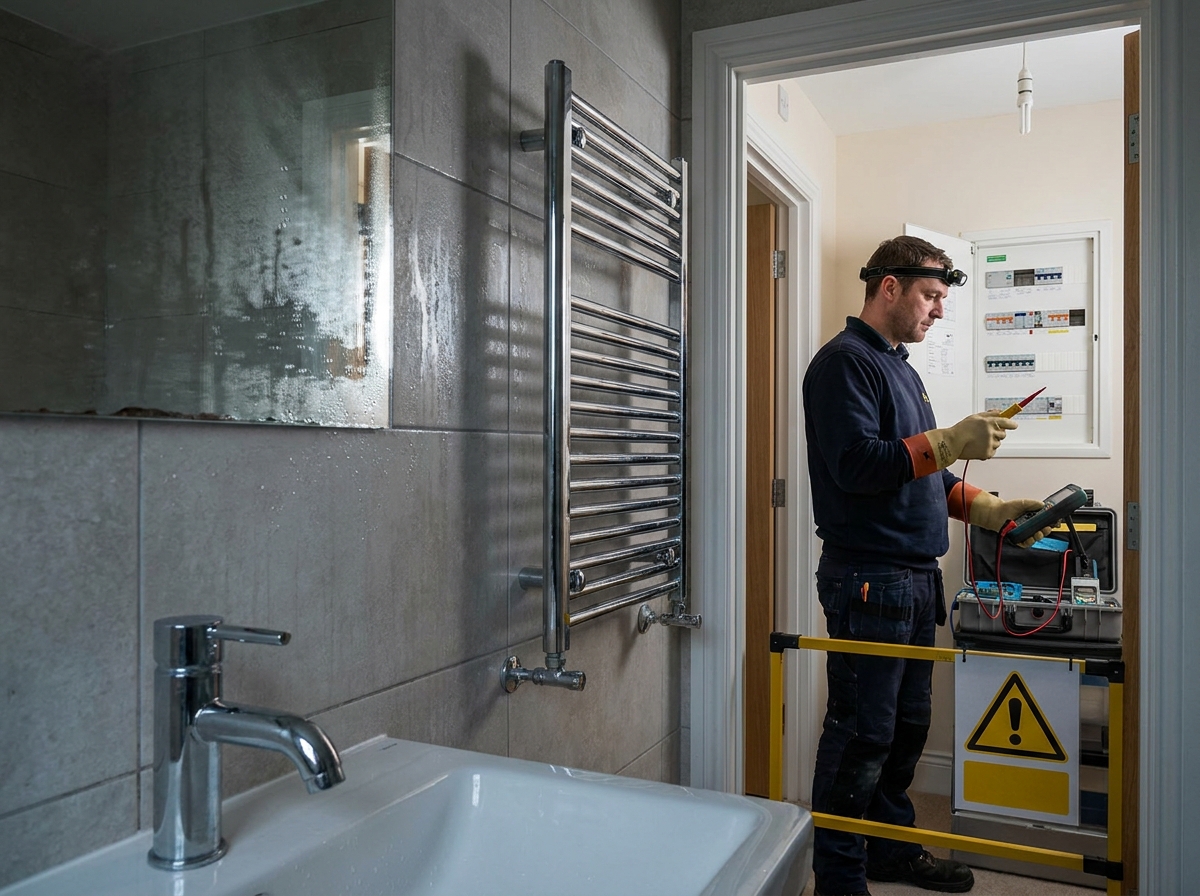

Что делать, если кран или полотенцесушитель бьет током
Если металлический кран, труба, ванна или полотенцесушитель ощутимо щиплет или бьет током, относитесь к этому как к потенциально опасной неисправности.
Не стоит:
- проверять напряжение прикосновением;
- самостоятельно разбирать розетки и электрооборудование;
- подключать заземляющий провод к водопроводной трубе;
- устанавливать случайные перемычки;
- самостоятельно разрывать металлический трубопровод диэлектрической вставкой;
- просто отключать УЗО, если оно срабатывает.
Лучше обратиться к квалифицированному электрику, который сможет безопасно определить наличие напряжения и токов утечки, проверить защитные проводники, систему уравнивания потенциалов и электрооборудование.
Если одновременно обнаружена коррозия труб или полотенцесушителя, может потребоваться и диагностика сантехнической системы.

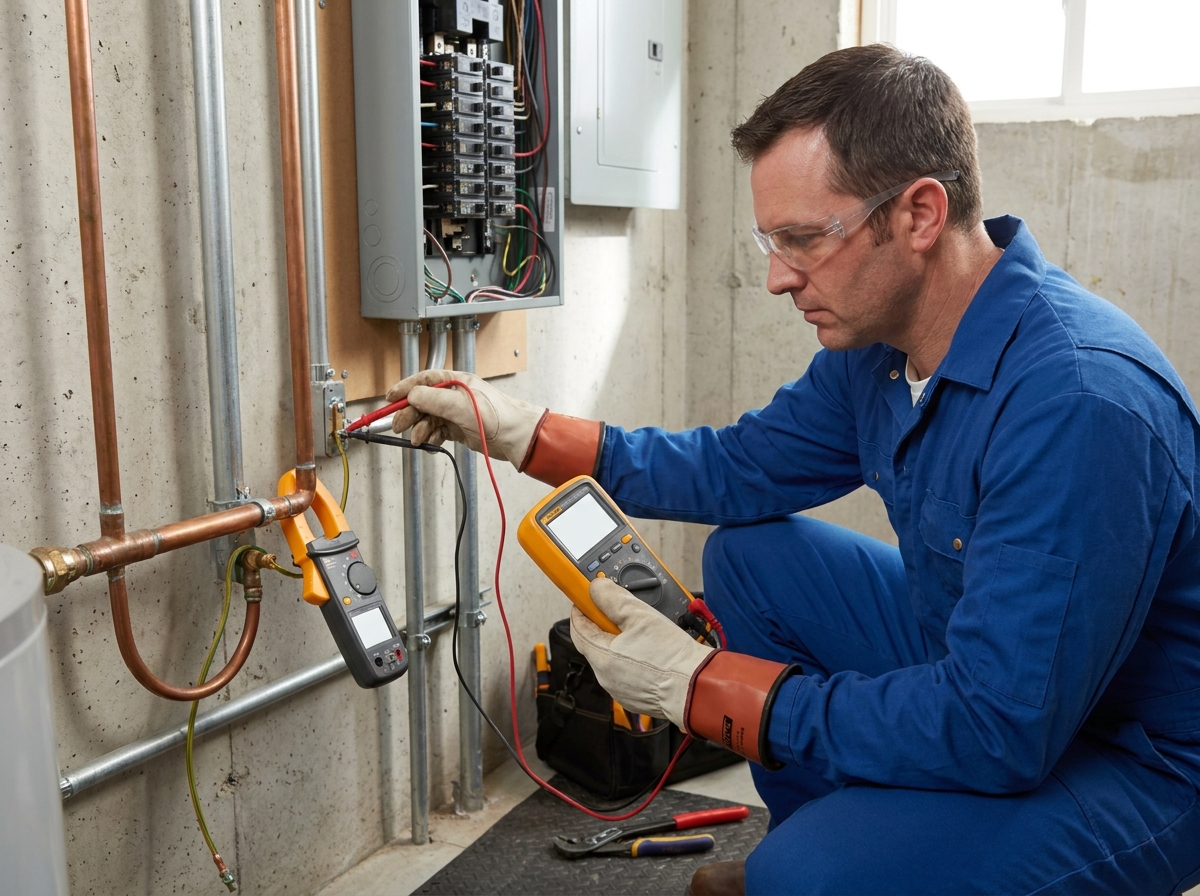

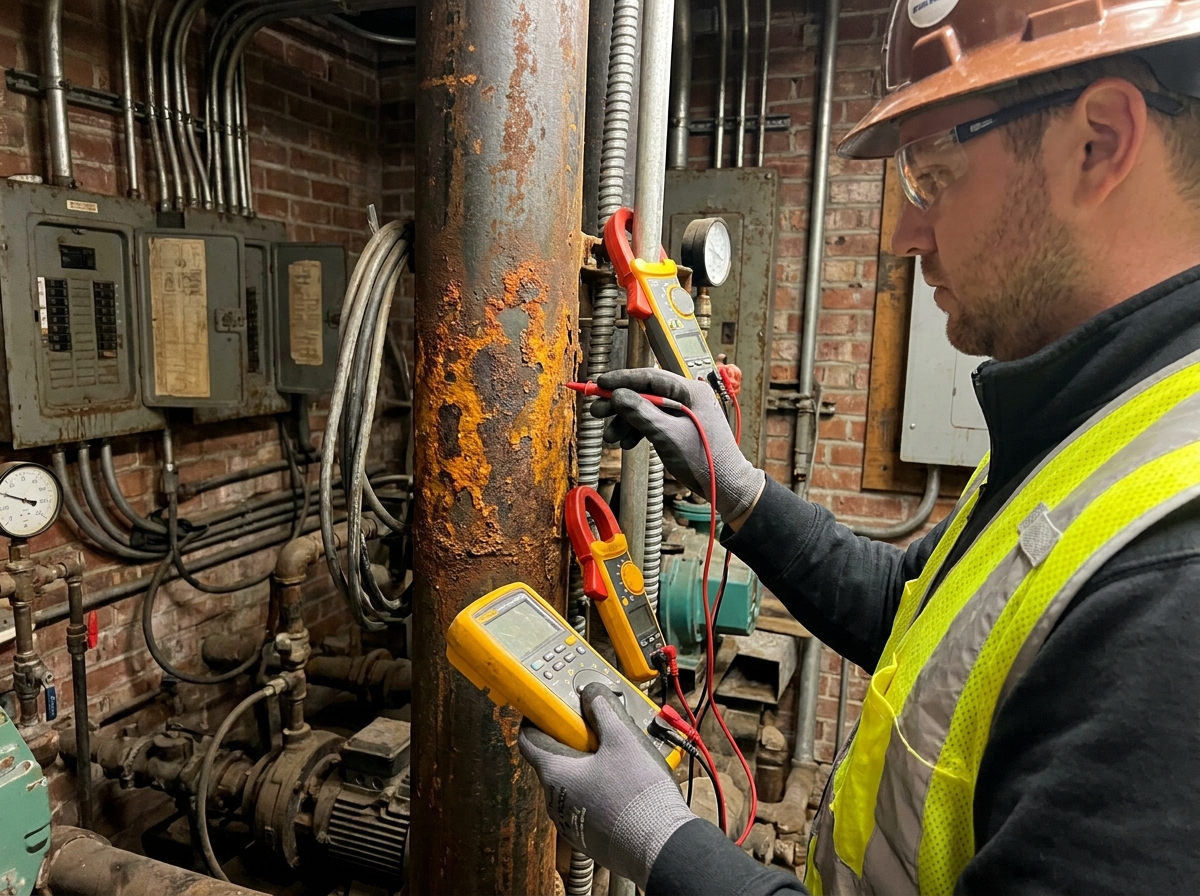

Можно ли самостоятельно проверить блуждающие токи
Для бытового пользователя самостоятельная диагностика потенциально опасной электрической неисправности — плохая идея.
Обычный мультиметр может показать наличие разности потенциалов, но полученное значение само по себе не отвечает на вопрос, откуда появился ток, является ли он блуждающим, током утечки или следствием другого процесса.
Для полноценной диагностики специалисту может потребоваться определить:
- наличие напряжения между различными металлическими частями;
- состояние защитного проводника;
- параметры системы уравнивания потенциалов;
- наличие токов утечки;
- состояние электрооборудования;
- связь электрических процессов с коррозией трубопровода;
- возможное влияние внешних источников.
Особенно это важно в ситуации, когда металлическая сантехника находится во влажном помещении: цена ошибки при самостоятельных экспериментах может быть слишком высокой.
Что важно запомнить
Блуждающие токи действительно могут вызывать электрохимическую коррозию металлических трубопроводов и других конструкций. Особенно хорошо такой механизм изучен для металлических труб, находящихся в грунте или другой электропроводящей среде.
Но не каждую ржавчину и не каждый удар от крана следует связывать именно с блуждающими токами.
Главное:
- Блуждающие токи — это токи, проходящие по непредусмотренным электрическим путям.
- Они могут проходить через металлические трубопроводы и в определенных условиях ускорять электрохимическую коррозию.
- Точечные свищи и локальная коррозия могут быть одним из признаков электрического воздействия, но сами по себе его не доказывают.
- Кран, который бьет током, чаще указывает на электрическую неисправность, а не обязательно на блуждающие токи.
- Причиной могут быть неисправный бойлер, стиральная машина, поврежденная проводка, проблемы с защитным проводником или системой уравнивания потенциалов.
- Уравнивание потенциалов и защитное заземление — разные элементы системы электробезопасности, которые должны работать совместно.
- УЗО обеспечивает дополнительную защиту от поражения электрическим током, но не заменяет поиск и устранение неисправности.
- Диэлектрическая вставка не является универсальным решением и при неправильной установке может нарушить требуемую схему уравнивания потенциалов.
- Если кран, труба или полотенцесушитель бьет током, не стоит экспериментировать самостоятельно — безопаснее вызвать квалифицированного электрика.
Правильная защита начинается не с установки случайного устройства на трубу, а с определения источника проблемы. После диагностики специалист сможет понять, требуется ли ремонт электропроводки, восстановление защитных соединений и системы уравнивания потенциалов, проверка электроприборов, дополнительные меры защиты или отдельная работа с трубопроводом.
Именно такой комплексный подход позволяет одновременно решить две задачи: защитить человека от поражения электрическим током и предотвратить дальнейшее разрушение металлической сантехники.
