При установке и подключении газового котла многие пользователи сталкиваются с неожиданной деталью: помимо привычных труб подачи и обратки, газа и дымохода, они обнаруживают дополнительный слив, который куда-то нужно отвести. Это не просто страховочный патрубок, а обязательный элемент системы слива конденсата котла.
Особенно остро этот вопрос встает для владельцев конденсационных котлов. В отличие от обычных моделей, они работают с максимальным КПД за счет использования тепла водяного пара, содержащегося в дымовых газах. В результате этот пар остывает и превращается в агрессивную жидкость — конденсат, который необходимо постоянно удалять из котла.
Температура образующегося конденсата при работе котла обычно составляет 30–50 °C — этот параметр важен для выбора материала дренажной трубки, сифона и уплотнений. Просто вывести шланг в ближайший слив или, что еще хуже, в ведро — недостаточно и даже опасно.
Правильное подключение дренажа к канализации — это не прихоть, а техническая необходимость. Для этого потребуется не просто труба, а целая схема с использованием сифона, специальных уплотнителей и дренажных манжет. Главная задача такой системы — обеспечить надежный, беспрепятственный отвод кислого конденсата, сохранить герметичность всех соединений и надежно защитить помещение от проникновения неприятных запахов из канализации.
О том, как собрать эту схему и не допустить типичных ошибок, мы расскажем в этой статье.
Что такое дренаж газового котла и откуда берется конденсат
Дренаж газового котла — это контур для отвода жидкого конденсата из дымоходной части оборудования. Его не следует путать со сливом теплоносителя или сбросом предохранительного клапана — это самостоятельная линия.
Конденсат образуется в любом газовом котле при охлаждении дымовых газов ниже точки росы (около 55–60 °C), превращаясь из пара в воду. Разница в том, что в обычных котлах он обычно уходит в дымоход (считаясь нежелательным), а в конденсационных — намеренно собирается внутри и отводится.
Почему конденсат нужно отводить: он кислый (pH в среднем от 3,5 до 5,0), агрессивен к металлам, а именно к меди, латуни, чугуну, оцинкованной стали и алюминию. Его накопление вызывает коррозию и выход котла из строя, а объем может достигать нескольких литров в час.
Важно различать виды сливов.
- Дренаж конденсата предназначен для кислой жидкости из теплообменника и отводится в канализацию через сифон и нейтрализатор.
- Слив теплоносителя — для опорожнения системы отопления при ремонте, выполняется через отдельный кран временно.
- Предохранительный сброс — аварийный сброс давления, выводится визуально (в емкость или на пол) для контроля.
- Другие дренажные линии могут подключаться к канализации отдельными точками.
Эти линии нельзя объединять в одну трубу без разрыва струи и воздушных зазоров — иначе теплоноситель или сброс клапана могут пойти обратно в котел.
Поэтому дренаж конденсата всегда должен быть отдельным непрерывным отводом через сифон, защищающим котел от коррозии, а помещение — от запахов.
Куда подключают дренаж газового котла
Конденсат отводится в бытовую канализацию — это один из основных вариантов утилизации, однако конкретный способ подключения и необходимость нейтрализации нужно определять по инструкции производителя, характеристикам оборудования и действующим местным требованиям.
Для некоторых типов и мощностей оборудования, особенно в котельных, требования предусматривают сбор и нейтрализацию конденсата перед сбросом в канализацию. Поэтому универсальное правило только по мощности котла применять не стоит.
При этом некоторые производители котлов рекомендуют при подключении дренажной трубки к канализации делать между концом дренажной трубки котла и приемной частью сифона физический зазор, который исключает прямое соединение дренажной линии с канализацией и снижает риск обратного воздействия канализационной системы на оборудование.
Основные варианты подключения:
- Штатный сифон котла — устанавливается на патрубок дренажа внутри корпуса, от него выводится дренажная трубка и она через подходящий соединительный элемент подключается к канализации. Это распространенный вариант, предусмотренный конструкцией оборудования.
- Нейтрализатор + сифон — нейтрализующее устройство устанавливается в линии отвода конденсата перед его сбросом в канализацию, если это требуется конструкцией, мощностью оборудования или нормативными требованиями.
Почему нельзя оставлять конец трубки открытым или подключать без сифона: конденсат будет скапливаться в лужи или требовать постоянного опорожнения емкости. При прямом подключении дренажной трубки к канализации без гидрозатвора создается открытый канал между котлом и канализацией, через который канализационные газы могут попадать в помещение и воздействовать на систему отвода конденсата.
Основные риски неправильного подключения:
- запах канализации проникает в помещение через сухой или незагерметизированный стык;
- при сливе воды в канализации могут возникать перепады давления, способные нарушить работу системы отвода конденсата;
- неплотное соединение в месте ввода допускает просачивание конденсата наружу, разрушая отделку;
- грязь и мусор из канализации могут попадать в дренажный тракт и создавать риск засорения.
Правильное решение — организовать стационарный отвод через гидрозатвор с герметичным соединением и постоянным уклоном трубки, соблюдая требования производителя котла.
Как устроено подключение дренажа котла к канализации
Схема подключения представляет собой последовательную цепочку узлов, каждый из которых выполняет строго свою функцию.
Общий вид (без привязки к конкретным диаметрам, которые зависят от модели котла) таков:

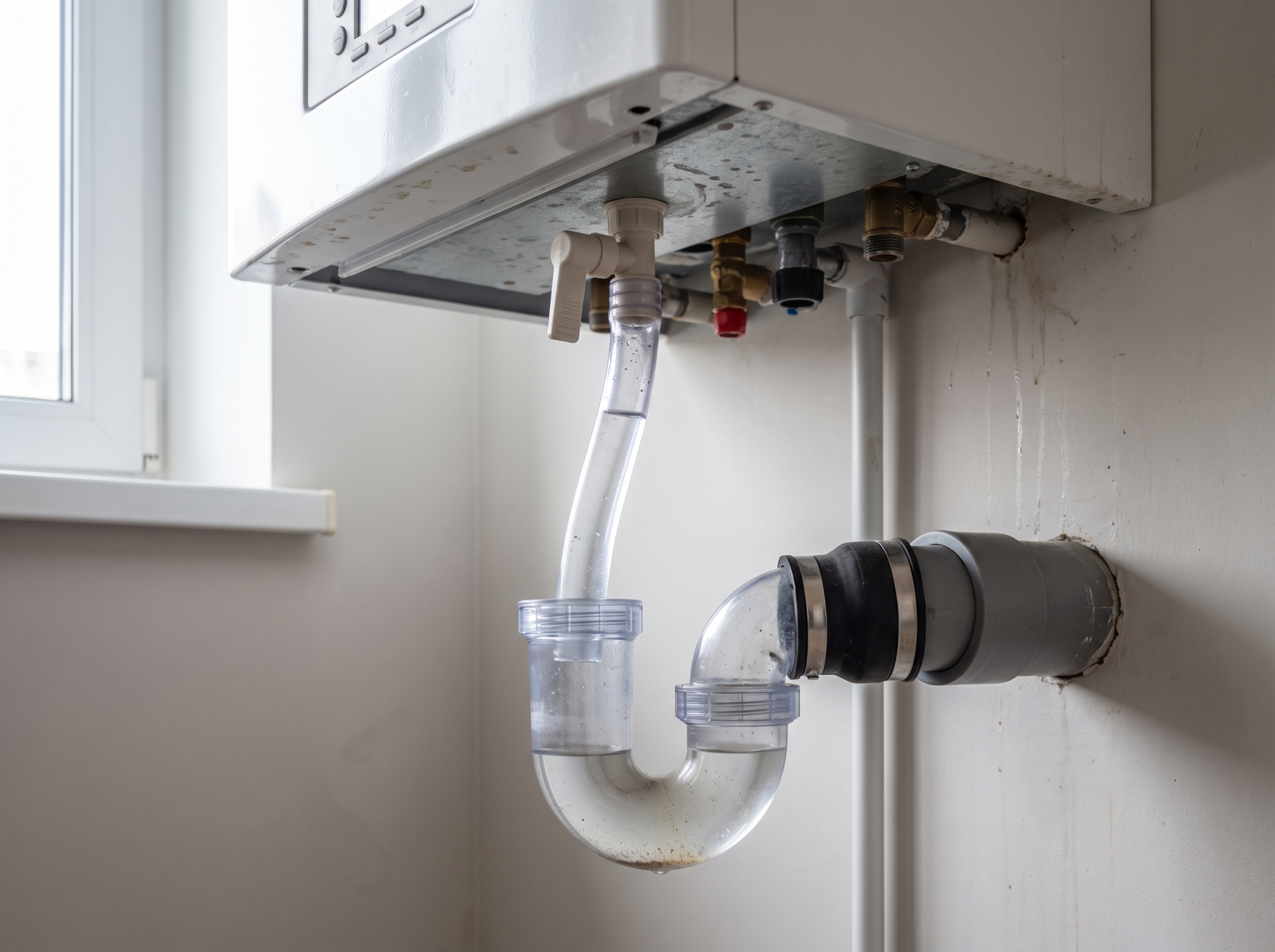

Котел (дренажный патрубок) → дренажная трубка → сифон (гидрозатвор) → соединительный элемент (манжета/переходник) → канализация
Разберем назначение каждого звена.
Котел (выходной патрубок конденсата)
Это точка сбора конденсата из теплообменника и дымоходного тракта. У разных моделей патрубок может быть расположен снизу, сбоку или внутри корпуса, иметь резьбу, гладкий штуцер или резиновый ниппель.
Важно: подключать трубку нужно именно к этому патрубку, а не к предохранительному клапану или крану слива теплоносителя.
Дренажная трубка
Отводит конденсат от котла к сифону. Обычно это прозрачный или полупрозрачный полимерный шланг из полиэтилена (PE), полипропилена (PP), силикона или другого материала, совместимого с кислой средой и температурой конденсата.
Трубка должна прокладываться с непрерывным уклоном в сторону канализации, без петель и провисаний, где могла бы застаиваться вода. Ее внутренний диаметр подбирается под штуцер котла и вход сифона — универсального размера нет, поэтому ориентироваться следует на документацию к оборудованию.
Сифон (гидрозатвор)
Это один из ключевых элементов системы. Внутри сифона остается столб воды, который выполняет функцию гидрозатвора.
Он выполняет две основные задачи:
- препятствует проникновению канализационных газов в котел и помещение;
- снижает риск неблагоприятного воздействия перепадов давления в канализационной системе на дренажный тракт.
Перед первым запуском котла многие производители требуют обязательно залить встроенный или выносной сифон водой. Если этого не сделать, гидрозатвор не будет выполнять свою функцию.
Для дренажа конденсата следует использовать материалы и комплектующие, совместимые с кислой средой и требованиями производителя. Обычные сантехнические решения для раковин подходят не во всех случаях.
Сифон может быть встроенным в котел (заводская деталь) или выносным (устанавливается отдельно на трубке перед врезкой). Некоторые модели оснащаются дополнительными защитными элементами, которые снижают риск обратного потока сточной воды.
Важно: сифон должен быть рассчитан на пропускную способность котла, а конкретные параметры указаны в паспорте оборудования.
Соединительный элемент (дренажная манжета, переходник)
Служит для герметичного стыка дренажной трубки малого диаметра с канализационным раструбом. Манжета для канализации — это эластичный соединительный элемент, который обеспечивает плотную посадку трубки и герметизирует место ввода.
Манжета должна быть рассчитана на кислую среду и температуру конденсата. Без подходящего соединительного элемента трубка может неплотно держаться в раструбе, что создает риск появления запахов и протечек.
Иногда вместо манжеты используют переходник с резьбовыми или другими соединениями, если врезка производится в пластиковую трубу через тройник. В бытовых схемах конкретный вариант выбирают в зависимости от конструкции канализации и диаметра дренажной трубки.
Канализация
Конечная точка приема конденсата. Подключение выполняется либо в существующую канализационную ветку, либо через отдельный тройник, врезанный в стояк или горизонтальный участок трубы.
В любом случае точка ввода должна соответствовать требованиям производителя котла и канализационной системы, а участок отвода должен иметь уклон в сторону канализации.
Дополнительно: нейтрализатор конденсата
Между котлом и сифоном может устанавливаться нейтрализатор конденсата — устройство с нейтрализующим материалом, которое повышает pH агрессивной жидкости перед сбросом в канализацию.
Необходимость такого устройства определяется характеристиками котла, его мощностью, требованиями производителя, типом канализации и действующими нормами. В такой схеме порядок элементов может выглядеть следующим образом:
котел → нейтрализатор → сифон → соединительный элемент → канализация.
Важно: все элементы должны быть совместимы по диаметру и типу соединений. Правильные размеры необходимо определять по инструкции к конкретному котлу и характеристикам приобретаемого сифона.
Зачем нужна дренажная манжета
Дренажная манжета — это специальный соединительный элемент трубопровода из эластичного материала, предназначенный для герметичного соединения дренажной трубки малого диаметра с канализационным раструбом.
Основное назначение — решить проблему разницы диаметров. Дренажная трубка от котла имеет небольшой размер, тогда как канализационный раструб значительно больше. Просто вставить трубку в раструб нельзя: останется зазор, через который могут выходить канализационные газы и вытекать жидкость.
Как манжета обеспечивает герметичность:
- за счет эластичности материала она плотно обжимает внешнюю стенку дренажной трубки;
- внешняя сторона манжеты обеспечивает плотную посадку в канализационном раструбе;
- конструкция с кольцевыми ребрами помогает удерживать соединение и препятствует перекосу;
- материал должен сохранять свои свойства при контакте с кислым конденсатом.
Манжета особенно удобна, когда нужно быстро подключиться к существующему раструбу канализации или сохранить возможность демонтажа для обслуживания и замены трубки.
Почему важно правильно подобрать размер и конструкцию:
- если манжета слишком мала, герметичность нарушится;
- если манжета слишком велика, она не обеспечит правильную посадку в раструбе;
- необходимо учитывать химическую стойкость материала к конденсату;
- конструкция должна соответствовать диаметрам соединяемых элементов.
При выборе комплектующих стоит обращать внимание не только на совместимость размеров, но и на качество материала. МастерПроф выпускает и поставляет сантехнические комплектующие, в том числе манжеты для газовых котлов для различных вариантов подключения.
В ассортименте МастерПроф можно встретить дренажные манжеты для канализационных труб различных диаметров. Правильно подобранная и установленная манжета помогает обеспечить герметичность соединения и снизить риск появления запахов или протечек.
Как правильно подключить дренаж котла к канализации
Общая последовательность действий зависит от модели котла и устройства канализации.
1. Определите точку подключения
Выберите подходящую точку подключения к канализации или установите дополнительный тройник. Точка должна соответствовать требованиям производителя, а дренажная линия должна иметь уклон в сторону канализации.
2. Проверьте требования производителя котла
В инструкции указаны диаметр патрубка, необходимость штатного сифона, допустимая длина трубки, требования к материалу и необходимость нейтрализатора.
Игнорирование требований производителя может привести к неправильной работе оборудования и проблемам с гарантией.
3. Установите сифон (гидрозатвор)
Если сифон встроен — подключайте трубку к его выходу. Если используется выносной сифон — устанавливайте его в соответствии с инструкцией производителя. Перед первым запуском убедитесь, что гидрозатвор заполнен водой, если это предусмотрено конструкцией.
Нейтрализатор, если он необходим, устанавливается в соответствии со схемой производителя.
4. Подберите соединительный элемент
Для подключения в раструб может использоваться дренажная манжета подходящего размера. Для других вариантов врезки применяется соответствующий переходник.
Размер подбирайте по наружному диаметру шланга и внутреннему диаметру места подключения.
5. Подключите сливную трубку
Соберите цепочку: патрубок котла → трубка → сифон → соединительный элемент → канализация.
Трубка должна идти с уклоном, без петель, провисаний и острых перегибов.
6. Проверьте герметичность
Залейте воду в дренажную линию или выполните предусмотренную производителем проверку. Осмотрите все стыки на подтекания. При необходимости замените неправильно подобранную манжету или уплотнение.
7. Убедитесь в свободном отводе
При пробном сливе или работе котла проверьте, что вода стекает непрерывно, в системе нет заметных протечек, сифон работает штатно, а запах из канализации отсутствует.
Основные ошибки при подключении дренажа
Даже при правильной схеме монтажа легко допустить ошибки, которые сведут на нет всю работу. Рассмотрим самые частые проблемы, их последствия и способы избежать.
1. Прямое подключение без гидрозатвора (сифона)
Трубка вставлена в канализацию напрямую — без водяной пробки. В результате канализационные газы могут проникать в помещение, а перепады давления в канализации способны негативно влиять на работу системы отвода конденсата.
Как избежать: используйте предусмотренный производителем сифон или другую схему гидрозатвора, соответствующую инструкции оборудования.
2. Негерметичное соединение в месте ввода в канализацию
Частая ситуация: дренажная трубка просто вставлена в раструб без подходящей манжеты, либо манжета подобрана неправильно или установлена с перекосом. Через зазор может выходить запах, а при подпоре воды возможна протечка.
Как избежать: используйте соединительный элемент подходящего размера и устанавливайте его без перекосов.
3. Неправильный уклон сливной линии или его отсутствие
Если трубка проложена горизонтально или с уклоном в сторону котла, конденсат может застаиваться. В холодное время при прохождении линии через неотапливаемую зону это также повышает риск замерзания жидкости.
Как избежать: прокладывайте трубку с постоянным уклоном в сторону канализации и не допускайте провисаний и обратных уклонов.
4. Пережатие или перегиб трубки
При монтаже трубку могут согнуть под острым углом, пережать креплением или защемить между стеной и корпусом котла. Внутренний просвет уменьшается или перекрывается, поэтому конденсат не может свободно стекать.
Как избежать: прокладывайте трубку свободно, с плавными изгибами, без резких заломов и защемлений.
5. Использование нестойких к конденсату материалов
Материалы, не рассчитанные на контакт с кислым конденсатом, со временем могут разрушаться. В результате появляются трещины, протечки и другие проблемы в дренажной системе.
Как избежать: выбирайте сифоны, фитинги, трубки и уплотнения из материалов, совместимых с конденсатом и рекомендованных производителем котла.
6. Использование неподходящей манжеты или ее отсутствие
Дренажная манжета неверного диаметра не позволит обеспечить надежную герметизацию соединения.
Как избежать: подбирайте манжету по размерам соединяемых элементов и учитывайте материал изделия.
7. Подключение без учета инструкции производителя котла
Многие игнорируют техническую документацию: используют трубку не того материала или диаметра, превышают допустимую длину линии или не устанавливают предусмотренный производителем нейтрализатор.
Как избежать: перед началом работ откройте паспорт котла и следуйте указаниям производителя по отводу конденсата.
8. Попытка объединить разные сливные линии без проверки допустимости такой схемы
Иногда слив конденсата объединяют в одну трубу со сливом теплоносителя, предохранительного клапана или конденсатом от другого оборудования. Такая схема допустима не всегда и требует учета конструкции каждого устройства.
Как избежать: не объединяйте разные сливные линии, если это не предусмотрено инструкцией или проектным решением. При необходимости объединения используйте соответствующие разделительные элементы.
Что делать, если конденсат не уходит в канализацию
Если конденсат перестал нормально отводиться, вы заметите один или несколько признаков: лужица возле котла, медленный слив с бульканьем, появление запаха канализации, подтекание соединений или обратный подъем воды из канализации. В большинстве случаев причина кроется в дренажной линии.
Основные проблемы и их решения:
- Засор трубки или сифона — из-за накопления грязи и отложений. Отсоедините трубку, промойте или прочистите ее способом, предусмотренным производителем, и проверьте сифон.
- Нарушен уклон или возник перегиб трубки — конденсат застаивается. Проверьте уклон, распрямите острые изгибы, уберите провисания и защемления.
- Гидрозатвор не работает — проверьте наличие воды в сифоне и состояние уплотнений.
- Протекают соединения — причиной может быть неподходящая или деформированная манжета. Замените ее на подходящий соединительный элемент.
- Вода поднимается из канализации — возможен засор в трубе ниже точки ввода или проблемы с организацией подключения. Необходимо проверить канализацию и схему отвода.
- Зимой слив замерзает — если линия проходит через неотапливаемую зону, необходимо исключить промерзание и выполнить монтаж в соответствии с требованиями производителя.
- Ошибка работы котла при исправном сливе — причиной может быть проблема со встроенным сифоном или другой частью оборудования. Проверку выполняйте по инструкции производителя.
Общий алгоритм действий: локализуйте проблему — проверьте дренажную линию, уклон, целостность трубки, герметичность соединений, состояние сифона и проходимость канализации.
Если проблема находится внутри котла или требует вмешательства в его конструкцию, вызывайте сервисную службу. При работах с канализацией при необходимости обращайтесь к сантехнику.
Когда монтаж дренажа лучше доверить специалисту
Несмотря на кажущуюся простоту подключения дренажа, в ряде случаев самостоятельный монтаж не рекомендуется или недопустим.
Вот когда нужен специалист:
- Установка нового газового оборудования. Подключение газового котла и его пусконаладочные работы требуют соблюдения требований производителя и действующих норм. Специалист также сможет корректно организовать отвод конденсата.
- Необходимость изменения существующей канализации. Врезка в стояк, новая ветка или перенос слива требуют соответствующих сантехнических работ.
- Отсутствие предусмотренного производителем решения. Если нет штатного сифона или готовой схемы, специалист подберет совместимые комплектующие и определит необходимость нейтрализатора.
- Сложная схема отвода. Длинная трасса, прохождение через стены и перекрытия, несколько точек слива или необходимость использования насоса требуют более тщательного проектирования.
- Протечка или запах после самостоятельного подключения. Если не удается установить причину проблемы, безопаснее обратиться к специалисту, чем менять схему наугад.
Заключение
Правильный дренаж газового котла — не просто трубка в канализацию, а система для трех задач: беспрепятственный отвод агрессивного конденсата, герметичность соединений и изоляция помещения от канализационных запахов.
Для этого нужны ключевые элементы: сифон (гидрозатвор), дренажная трубка с уклоном и подходящая манжета или переходник. Каждый должен быть совместим с моделью котла и типом канализации, а требования производителя — строго соблюдены.
Проблемы — запахи, протечки, застои, обратный ток воды — возникают из-за упрощения схемы, экономии на комплектующих или игнорирования инструкции. Если нет уверенности, схема сложная или требуется вмешательство в канализацию — доверьте работу специалисту.
