Часто владельцы списывают проблему на некачественный металл, жесткую воду или ошибки монтажа. Однако причиной может быть сам принцип соединения разных материалов. Если в одной сантехнической системе соседствуют медь и сталь, алюминий и латунь или другие металлы с разными электрохимическими свойствами, возникает риск гальванической коррозии.
Особенность этого процесса в том, что внешне совершенно нормальное соединение может постепенно становиться очагом разрушения. В результате на резьбе появляется ржавчина, фитинг слабеет, а в наиболее неблагоприятных условиях может возникнуть сквозная протечка.
Разберемся, что такое гальваническая коррозия простыми словами, какие сочетания металлов требуют особого внимания и как защитить сантехническую систему.
Что такое гальваническая коррозия простыми словами
Соединение двух разных металлов само по себе еще не означает, что коррозия обязательно начнется. Основная проблема появляется тогда, когда между ними присутствует электролит — например, вода с растворенными солями, а металлы имеют электрический контакт.
Чтобы понять принцип, достаточно вспомнить школьный курс химии.
У каждого металла есть определенная склонность отдавать электроны. Одни металлы делают это легче, другие — труднее. При контакте двух разных металлов во влажной среде между ними возникает разность электрохимических потенциалов.
Более активный металл становится анодом. Он отдает электроны и постепенно разрушается. Более благородный металл выступает в роли катода и при этом сам разрушается значительно меньше.
Простой пример
Возьмем цинк и медь. Цинк является более активным металлом и легче отдает электроны. Если создать условия для электрохимической реакции, цинк будет окисляться, а процессы восстановления будут происходить на меди.
В сантехнике принцип похожий. Если соединить металлы с существенно разными электрохимическими свойствами и обеспечить наличие воды, более активный металл может начать разрушаться быстрее.
Аналогия с очередью
Электрохимический ряд напряжений можно представить как своеобразную очередь металлов. У одних участников сильнее выражено желание отдать электроны, у других — слабее.
В верхней части ряда находятся очень активные металлы, например калий и натрий. В нижней — более благородные металлы, такие как золото и платина. Между ними расположены металлы с промежуточной активностью.
Чем больше разница в электрохимическом поведении двух металлов, тем выше потенциальный риск при их контакте в проводящей водной среде. Однако на практике одной только позиции металла в ряду недостаточно: большое значение имеют состав воды, площадь поверхностей, температура, состояние металлов и другие условия эксплуатации.
Почему это важно на практике
Тот же принцип используется в устройствах, где электрохимические процессы нужны специально.
Батарейки и аккумуляторы. В них используются материалы с разными электрохимическими свойствами. За счет химических реакций возникает движение электронов по внешней цепи и электрический ток.
Коррозия. Если два разных металла находятся в контакте во влажной проводящей среде, более активный из них может разрушаться быстрее.
Гальванические покрытия. Электрохимические процессы применяются и для нанесения металлических покрытий, которые изменяют свойства поверхности детали и могут защищать ее от внешней среды.
В сантехнике главным условием возникновения гальванической коррозии является сочетание разных металлов, электрического контакта между ними и электролита. Водопроводная вода благодаря растворенным солям обычно обладает определенной электропроводностью и может замыкать электрохимическую цепь.
Именно поэтому место соединения разных металлических деталей может стать зоной повышенного риска.
Важно не путать этот процесс с электробезопасностью. Уравнивание потенциалов и заземление необходимы для защиты людей от поражения электрическим током, но сами по себе не устраняют электрохимическую коррозию разнородных металлов.
Почему соединение разных металлов может быть опасным
Опасен не сам факт использования разных материалов в одной системе, а их конкретное сочетание и условия эксплуатации.
При большой разнице электрохимических потенциалов более активный металл может разрушаться значительно быстрее. На скорость процесса также влияет соотношение площадей: если небольшая площадь активного металла соединена с большой площадью более благородного металла, коррозионная нагрузка на активный участок может оказаться особенно высокой.
На практике внимания требуют следующие сочетания.

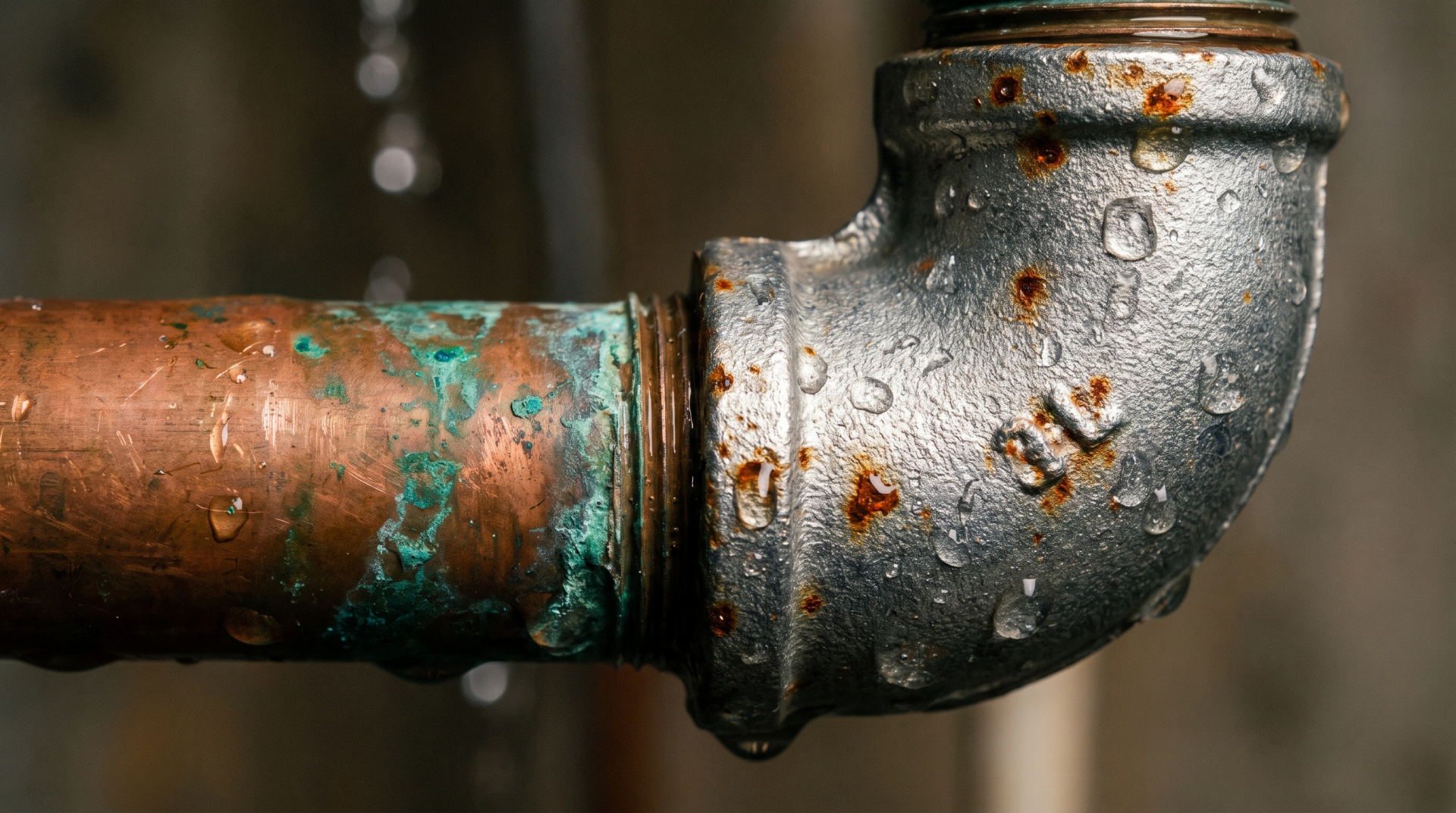

Медь и сталь. Это один из наиболее известных примеров. Медь является более благородным металлом по сравнению со сталью. При наличии электролита и электрического контакта стальной участок может корродировать ускоренно. Особенно неблагоприятна ситуация, когда небольшая стальная поверхность контактирует с существенно большей медной.
Алюминий и медь или латунь. Алюминий достаточно чувствителен к электрохимической коррозии. Поэтому при использовании алюминиевых элементов в системах отопления и водоснабжения необходимо учитывать материал труб, фитингов, теплоносителя и другие условия эксплуатации.
Латунь, бронза и нержавеющая сталь. Эти материалы нельзя автоматически считать несовместимыми с другими металлами. Многое зависит от конкретной марки сплава, состава воды и конструкции соединения.
Таким образом, нельзя сводить проблему к простому правилу «любые разные металлы нельзя соединять». Правильнее оценивать конкретную комбинацию материалов и условия эксплуатации системы.
При проектировании и монтаже сантехники желательно по возможности использовать совместимые материалы. Если переход между разными металлами необходим, следует предусмотреть соответствующие защитные решения.
Как защитить сантехнику от гальванической коррозии
Один из наиболее понятных способов защиты от контактной гальванической коррозии — разорвать электрический контакт между разнородными металлами.

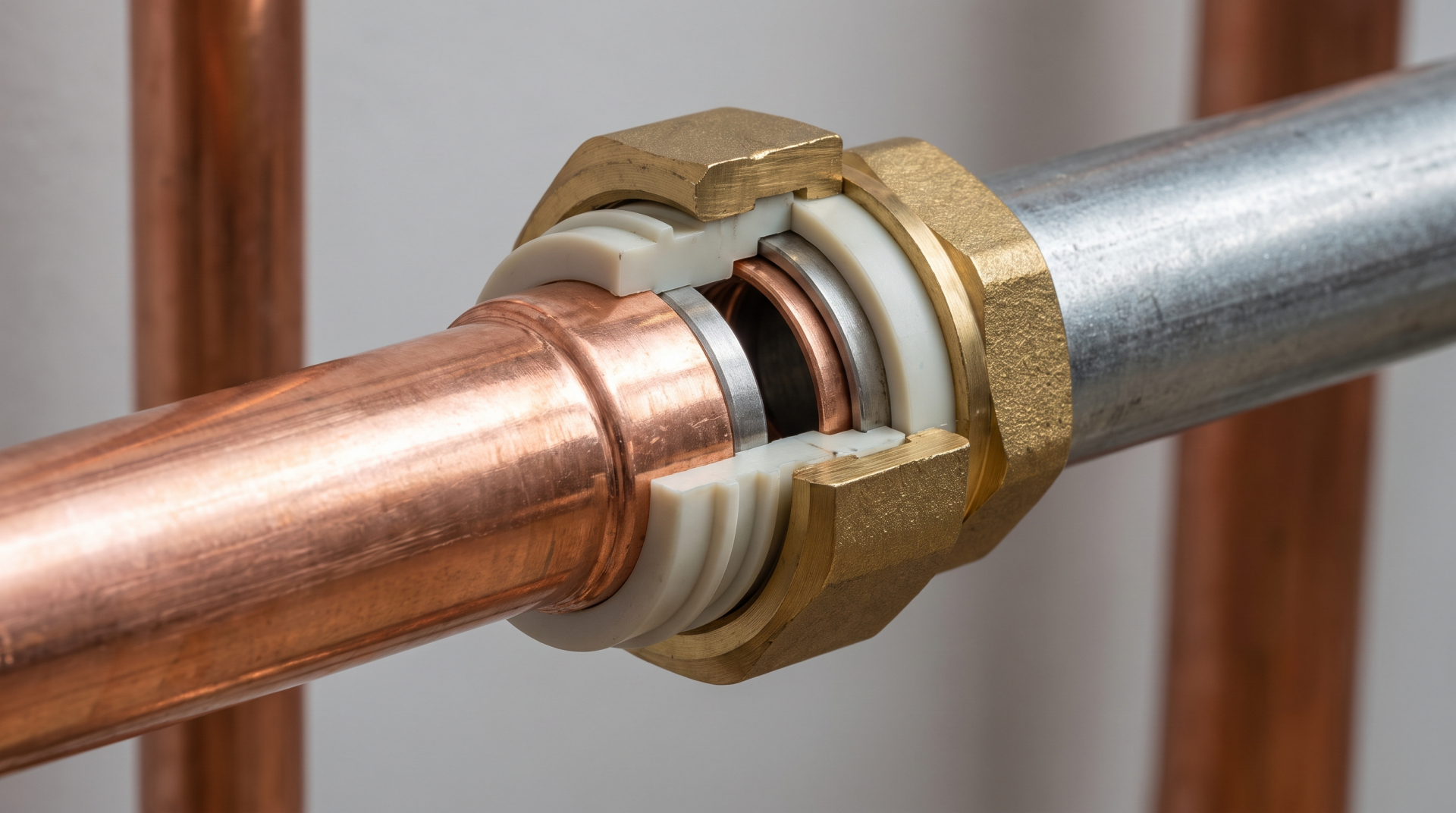

Для этого применяют диэлектрические вставки, муфты и другие изолирующие элементы. Они устанавливаются между металлическими участками трубопровода и препятствуют прохождению электрического тока непосредственно через металлическое соединение.
В результате вода продолжает проходить по системе, но металлические детали не образуют единую электрически связанную гальваническую пару в месте стыка.
Например, при соединении медной и стальной трубы диэлектрический элемент может изолировать металлы друг от друга и снизить риск ускоренной контактной коррозии.
При этом важно правильно подобрать и установить такой элемент в соответствии с назначением и рекомендациями производителя.
Диэлектрическая вставка и блуждающие токи — не одно и то же
Не следует путать защиту от гальванической коррозии с защитой от блуждающих токов.
При гальванической коррозии причиной электрохимического процесса является разность потенциалов между соединенными металлами в присутствии электролита. Блуждающие токи имеют внешнее происхождение и могут проходить через металлические конструкции из-за особенностей электрической системы.
Поэтому диэлектрическая вставка, предназначенная для разделения разнородных металлов, не является универсальным решением для любых видов электрохимической коррозии.
Почему одной диэлектрической вставки иногда недостаточно
Есть еще один важный момент, который часто упускают при монтаже.
Диэлектрическая муфта эффективно решает проблему непосредственного металлического контакта в месте соединения. Однако она не устраняет все возможные механизмы коррозии, связанные с последовательностью материалов по направлению движения воды.
Например, если после медного участка по потоку установлена обычная стальная, алюминиевая или оцинкованная труба, в определенных условиях продукты коррозии меди и растворенные соединения меди могут перемещаться с водой и осаждаться на поверхности более активного металла.
В результате на поверхности стали или другого металла могут формироваться локальные участки, на которых электрохимические процессы идут особенно интенсивно. Такой механизм отличается от классической коррозии непосредственно в месте металлического контакта.
Поэтому при проектировании системы важно учитывать не только наличие диэлектрической вставки, но и последовательность расположения разных материалов по направлению потока воды.
Практически это означает следующее: если конструкция системы позволяет, следует избегать неблагоприятных сочетаний и продумывать расположение медных, стальных, алюминиевых и оцинкованных элементов еще на этапе проектирования.
Если же использование стали после меди неизбежно, стоит отдельно оценить качество воды, материалы труб и возможность применения коррозионностойких решений. В сложных системах лучше получить рекомендации производителя оборудования или специалиста по проектированию трубопроводов.
Другие способы защиты
Диэлектрические вставки — не единственный способ снизить риск коррозии. Важен комплекс мер.
Правильный подбор материалов. Еще на этапе проектирования следует учитывать совместимость труб, фитингов, радиаторов, запорной арматуры и других компонентов. Если есть возможность, в пределах одного контура используют совместимые материалы.
Грамотный монтаж. Даже качественные трубы и фитинги могут стать источником проблем при неправильной установке. Перекосы, повреждение резьбы, чрезмерная затяжка, нарушение защитного покрытия и ошибки при соединении элементов способны ускорить разрушение металла.
Контроль состояния системы. Периодически осматривайте соединения и доступные участки труб. Подтеки, ржавый налет, изменение цвета металла, вздутия покрытия и локальные повреждения требуют внимания.
Учет качества воды. Состав воды существенно влияет на скорость электрохимических процессов. Значение имеют не только жесткость, но и кислотность, минерализация, содержание растворенного кислорода, хлоридов и других веществ. Поэтому нельзя считать, что только «жесткая вода» является причиной коррозии.

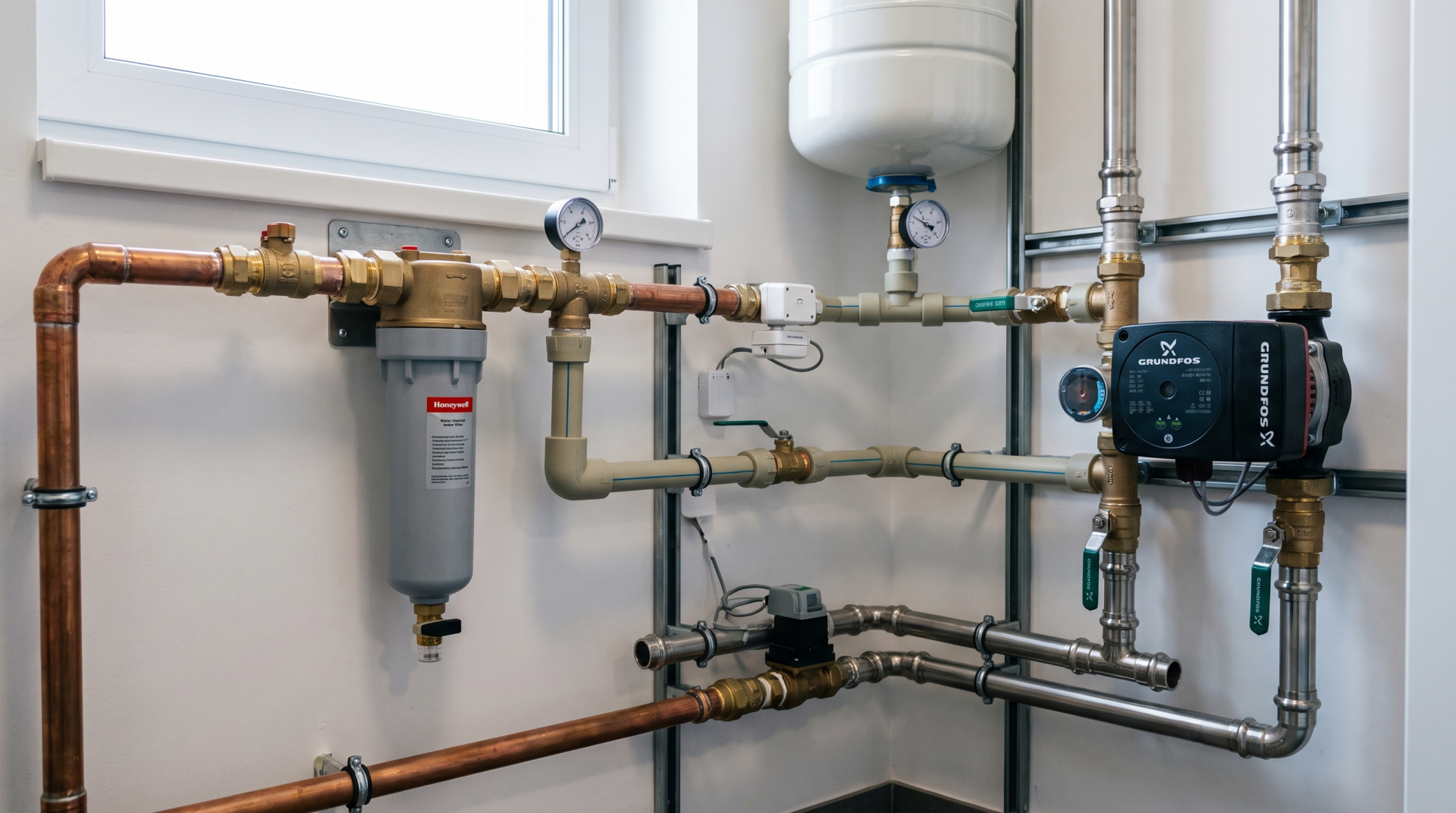

Учет последовательности материалов. При проектировании трубопровода необходимо смотреть не только на отдельные соединения, но и на всю систему целиком. Важно учитывать, какой металл находится до и после другого по направлению движения воды.
Главный принцип прост: проблему дешевле предупредить на этапе монтажа, чем устранять последствия после появления протечки.

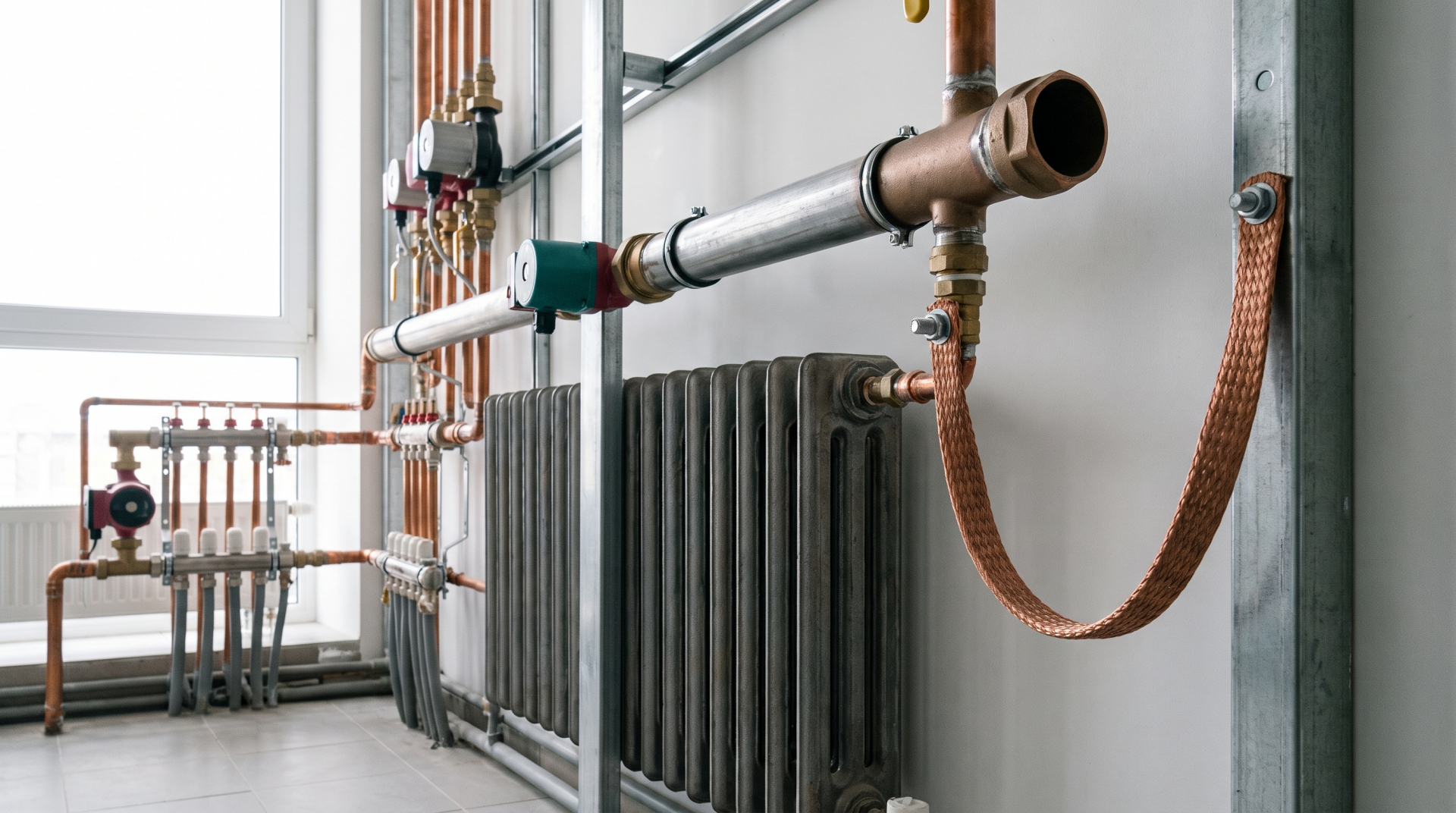

Заземление систем отопления и водоснабжения
Заземление и система уравнивания потенциалов относятся прежде всего к электробезопасности, поэтому их нельзя рассматривать как способ защиты от гальванической коррозии.
Уравнивание потенциалов необходимо для того, чтобы доступные металлические части электроустановок и инженерных систем не имели опасной разницы электрических потенциалов. При правильной организации системы это снижает риск поражения человека электрическим током при аварийных ситуациях.
При ремонте сантехники важно учитывать существующую систему электробезопасности. Замена металлических труб на пластиковые, установка диэлектрических элементов или изменение конфигурации трубопровода могут повлиять на электрические связи между металлическими частями.
Поэтому такие изменения при необходимости следует выполнять с учетом требований электробезопасности и рекомендаций квалифицированного специалиста.
При этом уравнивание потенциалов не устраняет гальваническую коррозию. Если два разных металла находятся в электрохимически активной среде, сама по себе электрическая связь с системой уравнивания потенциалов не делает их электрохимически одинаковыми.
Отдельно важно помнить: водопроводные трубы нельзя использовать как замену предусмотренному проектом защитному заземлению. Система электробезопасности должна выполняться штатными средствами.
Как понять, что проблема связана именно с гальванической коррозией
Если на сантехническом соединении появилась ржавчина или протечка, не всегда можно сразу утверждать, что причиной является гальваническая коррозия. Необходимо оценить несколько факторов.
Проверьте материалы
Посмотрите, из каких материалов выполнены труба и фитинг. Медные детали обычно имеют характерный красновато-золотистый оттенок, латунь — желтоватый, сталь — серый металлический цвет, алюминий — светлый серебристый.
При этом визуального определения недостаточно. Если есть возможность, следует проверить маркировку деталей и документацию на материалы.
Оцените место повреждения

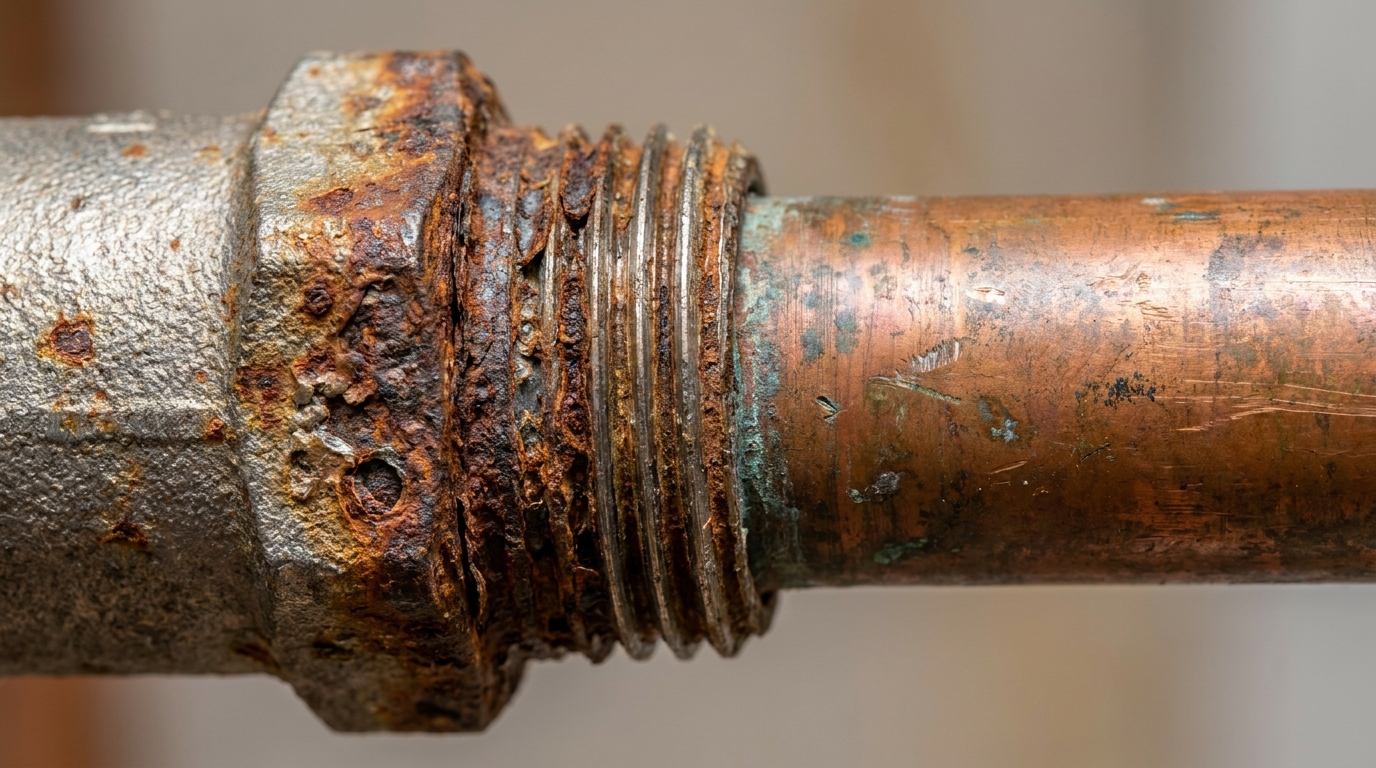

При классической контактной гальванической коррозии разрушение часто концентрируется возле соединения разных металлов. Особенно характерны повреждения резьбы, локальные язвы и питтинг, изменение цвета поверхности и появление протечки непосредственно в районе стыка.
Если же металл равномерно покрывается ржавчиной на значительной длине, причиной может быть общая коррозия, состояние защитного покрытия, качество воды или другие факторы.
Учитывайте направление движения воды
Локальность повреждения не всегда означает, что проблема находится именно в месте металлического контакта.

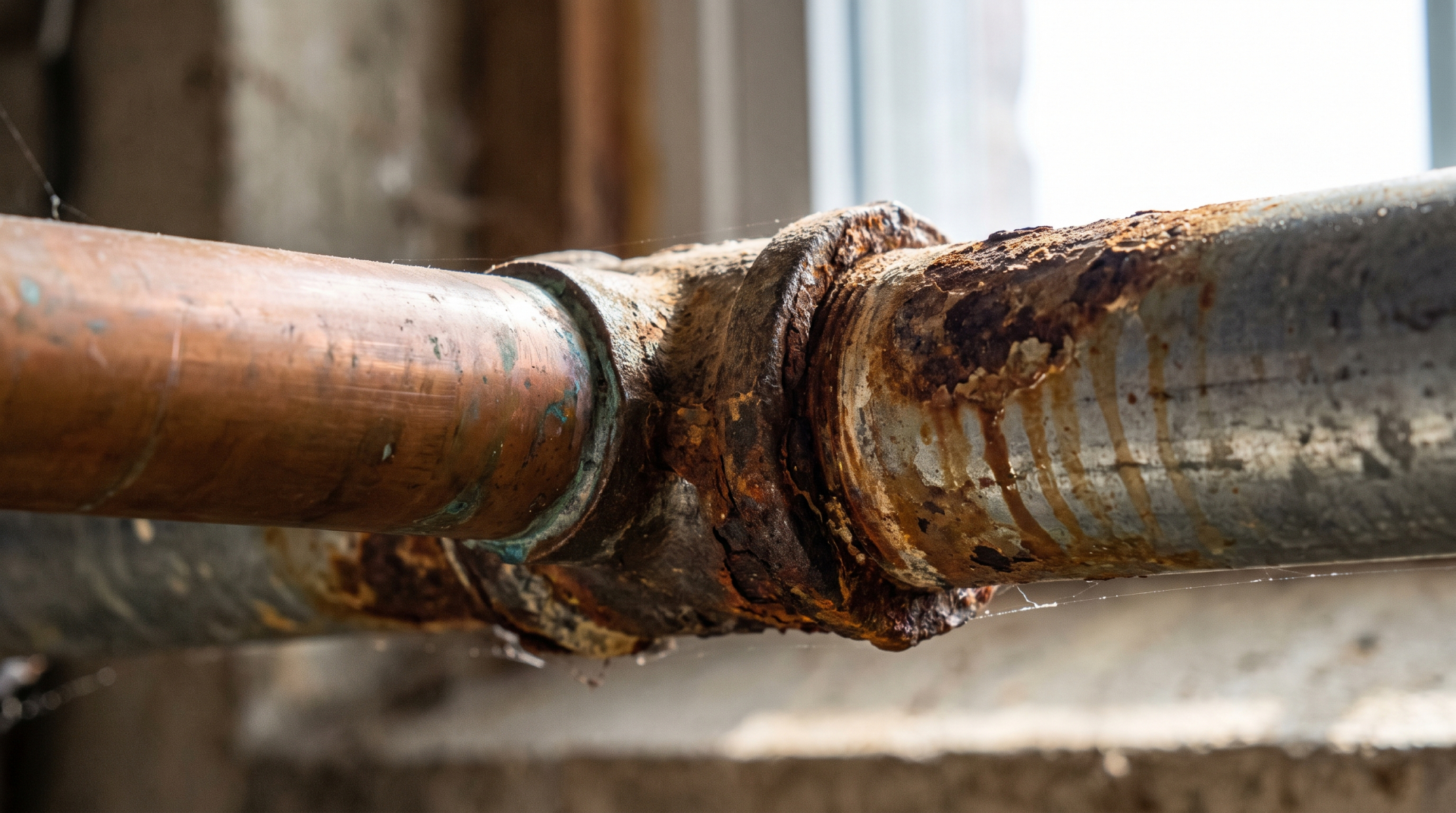

Если после медного участка по ходу воды расположен активный металл, например сталь или оцинкованная труба, продукты взаимодействия меди с водой могут переноситься дальше по системе. Поэтому повреждения могут возникать уже на удалении от самого соединения.
В такой ситуации необходимо осматривать не только фитинг, но и последующий участок трубопровода.
Особое внимание стоит обратить на точечные очаги коррозии, язвы и локальное истончение стенки. При серьезных повреждениях самостоятельная диагностика может быть недостаточной — лучше обратиться к специалисту и определить причину разрушения до ремонта.
Заключение
Гальваническая коррозия — реальный риск для сантехнических систем, в которых используются разные металлы. Особенно внимательно следует относиться к сочетаниям, где один материал значительно активнее другого и при этом присутствует электропроводящая вода.
Однако само наличие разных металлов еще не означает неизбежного разрушения труб. Риск зависит от конкретной пары материалов, качества воды, площади поверхностей, конструкции соединения и условий эксплуатации.
Чтобы снизить вероятность проблем, важно правильно подбирать материалы, грамотно выполнять монтаж, использовать подходящие изолирующие элементы и учитывать последовательность расположения металлов по ходу воды.
При этом необходимо разделять две разные задачи: гальваническую коррозию и электробезопасность. Диэлектрические вставки применяются для изоляции разнородных металлов, а заземление и уравнивание потенциалов предназначены для защиты людей от опасного электрического напряжения.
Если ржавчина, язвы или протечка появились именно в районе соединения разных металлов, не стоит ждать серьезной аварии. Чем раньше будет установлена причина и устранен проблемный узел, тем меньше вероятность дорогостоящего ремонта всей системы.
