Группа безопасности для котла отопления является неотъемлемой частью любой закрытой отопительной системы, необходимой для круглогодичного проживания в частном доме. Она представляет собой систему приборов, собранных на специальном резьбовом фитинге. Фитинг устанавливается на подающем трубопроводе – сразу после котла. Основное назначение этой группы приборов - предотвращение аварийных ситуаций и улучшение эффективности работы отопительного оборудования в целом. В этой статье мы поговорим о том, что такое группа безопасности и как правильно её установить.
Что такое группа безопасности для отопления
Группа безопасности для отопления – это специализированный комплект устройств, обеспечивающий надежную и безопасную работу закрытой отопительной системы. Каждый отдельный элемент играет значительную роль в защите от потенциально возможных аварийных ситуаций, возникающих в результате перегрева, избыточного давления или скопления воздуха в системе. В состав группы безопасности входят предохранительный клапан, автоматический воздухоотводчик и манометр. Три отдельных компонента собраны на фитинге, который устанавливается на подающем трубопроводе (на коллекторе), в непосредственной близости от отопительного котла. При такой установке приборы оперативно реагируют на изменения в системе и предотвращают возникновение аварийных ситуаций.
Устройство и назначение группы безопасности
Группа безопасности для котла отопления представляет собой блок, состоящий из нескольких важнейших компонентов, каждый из которых выполняет свою функцию. В состав группы безопасности обычно входят:
-
Предохранительный клапан – сбрасывает часть теплоносителя, когда давление в системе достигает критического уровня;
-
Воздухоотводчик – удаляет воздух из отопительной системы;
-
Манометр – оснащён шкалой, которая позволяет контролировать текущее давление теплоносителя в системе.
Назначение группы безопасности заключается в обеспечении стабильной и безопасной работы отопительной системы. Комплект предотвращает возникновение критических ситуаций: перегрева, избыточного давления и образования воздушных пробок. Установленная группа безопасности закрытой системы отопления значительно снижает риск аварий и продлевает срок службы отопительного оборудования, предоставляя возможность обеспечить надежный и эффективный обогрев помещений.
Основные компоненты
Группа безопасности для отопления устанавливается на специальном фитинге, на который крепятся три основные компонента. Каждый из них играет важную роль в обеспечении безопасной работы системы:
-
Предохранительный клапан – важнейший компонент, отвечающий за сброс излишка теплоносителя в случаях, когда давление в системе достигло критического уровня (обычно это 1,5-3 бара). Представляет из себя вентиль с прижатыми пружиной штоком. При расширении воды во время нагрева и повышении давления в системе выше критического уровня, пружина сжимается и открывает вентиль для сброса излишка теплоносителя в боковой отвод клапана. Предохранительные клапаны сброса давления выбираются в соответствии с рабочим давлением в системе;
-
Автоматический воздухоотводчик – устройство, предназначенное для автоматического удаления воздуха, накапливающихся в системе отопления. Повышенное содержание воздуха и газов в системе приводит к снижению эффективности обогрева и возникновению шумов или воздушным пробкам. Воздухоотводчик работает автоматически, своевременно выпуская воздух из системы и предотвращая образование воздушных пробок;
-
Манометр – прибор для измерения и контроля давления в отопительной системе. Манометр оснащен шкалой, на которой отображается значение давления, обычно в барах или паскалях. Он показывает информацию о текущем уровне давления и позволяет оперативно реагировать на отклонения. Оптимальные значения давления составляют от 1 до 2 бар. Слежение за шкалой в режиме реального времени позволяет легко оценивать состояние системы и принимать соответствующие меры при необходимости. Например, изменять настройки на автоматическом модуле или понижать температуру нагрева жидкости.
Алгоритм работы оборудования в группе безопасности
Алгоритм работы оборудования в группе безопасности для отопления включает несколько последовательных действий, направленных на постоянный мониторинг и оперативное реагирование на изменения в системе:
-
Циркуляция теплоносителя. Теплоноситель, нагреваемый в котле и нагнетаемый циркуляционным насосом, начинает двигаться по трубопроводам и радиаторам, обеспечивая равномерное распределение тепла по всей системе;
-
Скапливание воздуха. В процессе нагрева в системе образуется пар. Вместе с присутствующим в системе воздухом он поднимается вверх, скапливаясь в верхней точке трубопровода, где расположен автоматический воздухоотводчик;
-
Удаление паровоздушной смеси. Когда объем паровоздушной смеси возрастает, автоматический воздухоотводчик срабатывает и выпускает её в атмосферу. Это предотвращает «завоздушивание» магистралей и обеспечивает стабильную работу системы отопления;
-
Срабатывание предохранительного клапана. В нормальном режиме предохранительный клапан остаётся закрытым. Он срабатывает только в аварийной ситуации, когда давление в системе превышает установленное безопасное значение. При быстром или постепенном увеличении внутреннего давления выше предельного уровня вентиль открывается и сбрасывает часть теплоносителя, защищая систему от повреждений;
-
Принудительное открытие клапана. В случае поломки насоса или необходимости обслуживания системы отопления предохранительный клапан может быть открыт вручную.
Любые работы, связанные с разборкой жидкостного контура котла или трубопроводов, выполняются только после того, как манометр покажет нулевые значения – это гарантирует безопасность проведения технического обслуживания и предотвращает утечку теплоносителя. Алгоритм работы оборудования в группе безопасности основан на автоматических процессах, которые обеспечивают надежную защиту системы отопления. Компоненты группы безопасности работают в комплексе, своевременно реагируя на изменения в системе и предотвращая аварийные ситуации.

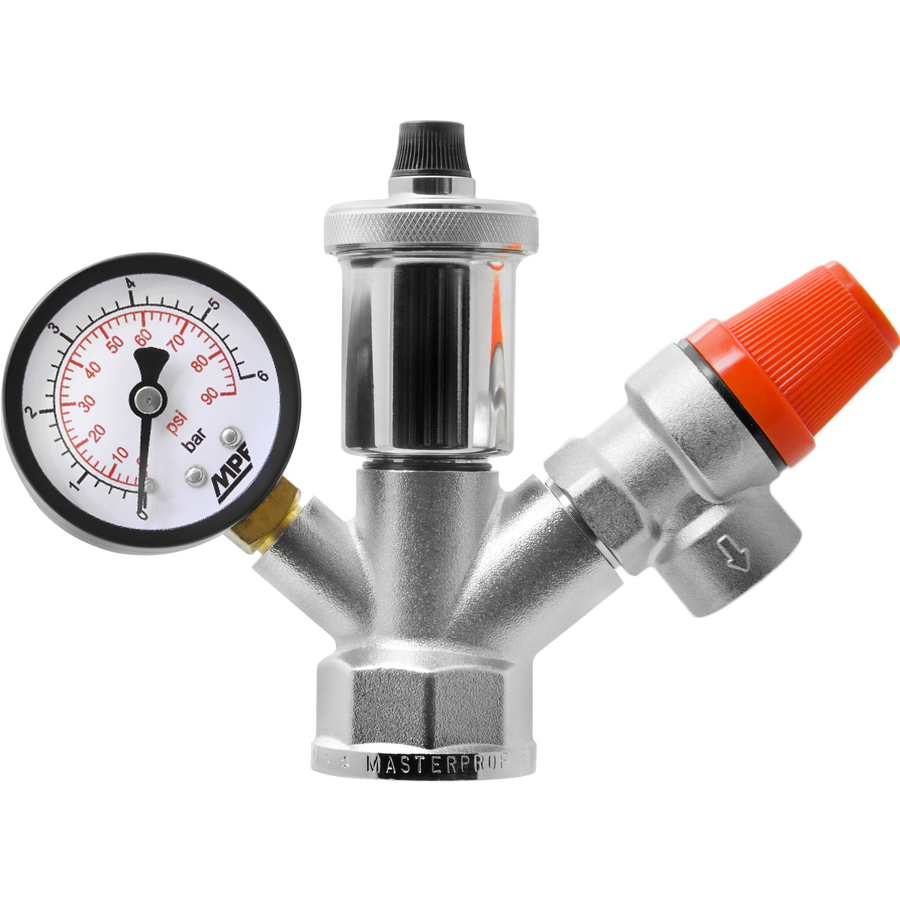

Группа безопасности от MasterProf
Группа безопасности от компании «MasterProf» – это надежное решение для обеспечения безопасной и эффективной работы закрытых систем отопления. Она предназначена для контроля давления, температуры и потока воздуха в отопительных системах. Блок безопасности минимизирует риски возникновения аварийных ситуаций.
Группа безопасности от производителя включает в себя:
-
Манометр для контроля давления – интегрированный манометр обеспечивает точный мониторинг текущего давления в системе. Шкала манометра закрыта прочным стеклом и защищена от механических повреждений;
-
Предохранительный клапан – специально разработанный предохранительный клапан из термостойкого нейлона с поворотной крышкой обеспечивает надежный сброс лишней воды при достижении критического давления в системе. Прибор предотвращает повреждение оборудования и улучшает общую безопасность работы системы отопления;
-
Автоматический воздухоотводчик – защищает систему отопления от «завоздушивания», т.е. предотвращает образование воздушных пробок и обеспечивает равномерное распределение теплоносителя по всему замкнутому контуру;
-
Адаптер (коллектор) – фитинг, объединяющий все элементы группы безопасности в компактную систему, представляющую из себя блок с резьбовым подключением.
Корпус манометра изготовлен из стали и окрашен в черный цвет. Предохранительный клапан выполнен латуни с никелевым покрытием, а рукоятка управления из термостойкого нейлона – качественные материалы гарантируют долговечность и надежность работы в широком диапазоне температур. Адаптер выполнен из латуни с никелевым покрытием, который не подвержен воздействию коррозии и предназначен для длительной службы в системах отопления.
Технические характеристики:-
Рабочее давление – 3 Бара;
-
Максимальная рабочая температура – 110 °C;
-
Давление срабатывания предохранительного клапана – 3 Бара;
-
Максимально допустимая мощность теплогенератора – 50 кВТ;
-
Размер резьбы присоединения – 1”;
-
Тип резьбы присоединения – внутренняя;
-
Размер резьбы подключения клапана – 1/2”;
-
Размер резьбы подключения воздухоотводчика – 1/2”;
-
Размер резьбы подключения манометра – 1/4”.
Компания «MasterProf» гарантирует высокое качество своей продукции и предлагает возможность оптовых поставок. Мы изготавливаем сантехническое оборудование с 2012 года и располагаем собственным производством в городе Санкт-Петербург – выбирайте качественную сантехнику с надежным производителем.
Установка и подключение группы безопасности
Установка группы безопасности для отопления является важным этапом, от которого зависит дальнейшая надежность и безопасность системы. Процесс монтажа включает несколько ключевых шагов, каждый из которых должен быть выполнен с соблюдением технических требований и инструкций производителя.
-
Выбор места установки. Группа безопасности устанавливается на подающем трубопроводе в непосредственной близости от отопительного котла. Подключение должно быть прямым без элементов запорной арматуры. Это позволяет точно реагировать на изменения параметров системы и предотвращать аварийные ситуации. Блок монтируется в вертикальном положении, строго выше котла;
-
Подготовка к монтажу. Перед установкой необходимо отключить отопительную систему и сбросить давление в трубах. Мощность группы безопасности должна соответствовать мощности котла замкнутой системы индивидуального теплоснабжения;
-
Установка компонентов. Группа безопасности поставляется в виде готового блока, который включает предохранительный клапан, воздухоотводчик и манометр. Каждый компонент является взаимозаменяемым и соединяется с коллектором резьбой. При установке всех компонентов необходимо использовать средства для уплотнения резьбы (лен, ленту ФУМ или сантехническую нить);
-
Подключение к системе. После установки блока группы безопасности на подающий патрубок необходимо проверить его работу. Все соединения должны быть герметичны, чтобы предотвратить утечки теплоносителя.
После завершения монтажа группы безопасности отопления необходимо провести проверку её работы. Включите отопительную систему и проследите за показаниями манометра, работой воздухоотводчика и предохранительного клапана. Убедитесь, что все компоненты функционируют правильно и система работает в штатном режиме.
Как выбрать группу безопасности для системы отопления
При выборе подходящей группы безопасности для системы отопления следует уделить особое внимание нескольким ключевым критериям, которые отмечены в сопроводительных документах к устройству:
-
Мощность котла. Один из основных критериев при выборе группы безопасности – это её мощность, которая должна соответствовать мощности отопительного котла. Параметры мощности обычно указываются в кВт (44, 50, 55 кВт) и должны быть сопоставимы с тепловыделением котла в рабочих условиях;
-
Температурный режим теплоносителя. Важно учитывать максимально возможный температурный режим теплоносителя, который будет циркулировать в системе отопления. Группа безопасности должна безопасно работать при указанных температурах, чтобы избежать повреждений и неисправностей;
-
Номинальное давление. Для правильной работы системы отопления необходимо учитывать номинальное давление группы безопасности,. Этот параметр определяет, при каком максимальном давлении предохранительный клапан будет срабатывать для сброса избыточного давления и защиты оборудования от повреждений;
-
Совместимость с теплоносителем. В зависимости от конкретных условий эксплуатации системы отопления подбирается группа безопасности, совместимая с типом теплоносителя – водой, паром или антифризом. Это позволяет избежать химических реакций и коррозии внутри группы безопасности, что тоже может привести к её неисправности;
-
Диаметр соединительной резьбы. При выборе группы безопасности важно учитывать диаметр соединительной резьбы, который должен соответствовать размеру трубопроводной системы. В случае несоответствия можно использовать переходник нужного диаметра для обеспечения герметичного соединения.
Где и как установить группу безопасности
Установка группы безопасности для системы отопления требует точного соблюдения технологического процесса и использования специализированных компонентов для обеспечения надежности и безопасности работы системы. Для тех, кто ранее не сталкивался с монтажом закрытых отопительных систем, рекомендуется воспользоваться услугами профессионалов.
Разберем процесс монтажа группы безопасности для отопления пошагово:
-
На подающей магистрали, на расстоянии не более 1 м от котла, необходимо создать врезку для установки патрубка – в верхней точке системы. Патрубок должен быть выполнен из того же материала, что и основной трубопровод;
-
Для возможности демонтажа или замены группы безопасности, а также для проведения ремонтных работ, на патрубок монтируется запорный вентиль. Он позволяет отсекать поток теплоносителя без блокировки всего контура;
-
После отсекающего крана на установленный патрубок надевается резьбовая муфта. Важно, чтобы диаметр муфты соответствовал диаметру группы безопасности котла для герметичного соединения и предотвращения возможных утечек;
-
При фиксации резьбового соединения необходимо использовать специальные герметики и полимерные прокладки, которые выдерживают высокие температуры. Они выступают гарантом герметичного соединения и исключают риск протечки теплоносителя.
После установки и герметизации соединений необходимо провести проверку на отсутствие протечек и правильную работу запорного вентиля. Убедитесь, что все соединения надёжно закручены и готовы к подключению к группе безопасности.
Заключение
Группа безопасности для отопления объединяет в себе манометр, предохранительный клапан и воздухоотводчик – вместе они обеспечивают контроль за давлением, температурой и наличием воздуха в системе. Благодаря работе группы безопасности появляется возможность предупредить аварийные ситуации, связанные с повышением давления или накоплением воздуха. Рассмотрение принципов работы, особенностей и процесса установки группы безопасности позволяет глубже понять её значение и правильно применять в практических условиях – отдавайте предпочтение надежным производителям, чтобы гарантировать долгосрочную работу отопительной системы, а также обращайтесь к услугам специалистов, если испытываете трудности в процессе монтажа.
