Бытовая кофемашина — это, как правило, замкнутая система: отработанная вода и проливы собираются в съемный поддон, который пользователь опорожняет вручную — раз в день или чаще.
Для профессионального оборудования такой режим неудобен и негигиеничен: при высокой нагрузке поддон переполняется быстро, поэтому в кофейнях, отелях и офисах с высокой проходимостью, как правило, слив кофемашин подключается к канализации — это здорово экономит время бариста, исключает застой влаги и снижает риск протечек.
В этой статье мы детально рассмотрим, как верно выполнить подключение кофемашины к канализации.
Зачем подключать кофемашину к канализации
Подключение к канализации кажется излишним: у большинства кофемашин есть съемный поддон для проливов и промывочной воды. Но при реальной эксплуатации разница между ручным и стационарным сливом огромна, особенно для профессионального оборудования.
Главное — постоянный автоматический отвод воды. Кофемашина сливает воду не только при проливах, но и в штатных режимах: промывка групп, продувка пароварочных трубок, очистка, слив излишков при заваривании. Это десятки литров за смену. С поддоном его приходится опорожнять несколько раз в час, что отвлекает бариста и замедляет обслуживание.
При стационарном подключении ручная очистка поддона почти не нужна: не надо снимать, мыть и сушить его после пиковых часов — вода уходит непрерывно, остаются лишь сухие частицы кофейной гущи, которые удаляются при плановой санитарной обработке. Это экономит время и повышает гигиену: в мокром поддоне быстрее размножаются бактерии, а постоянный слив исключает застой.
Особенно это важно при высоком потоке. Если за день готовить 200+ чашек кофе — поддон переполнится за 20–30 минут. Один забытый слив — и вода зальет столешницу, технику или пол.
Подключение к канализации исключает этот риск: вода уходит так же быстро, как поступает, и уровень в поддоне не достигает критического.
Важно: возможность подключения зависит от модели. У большинства профессиональных кофемашин (La Marzocco, Victoria Arduino, Sanremo, Rancilio и др.) есть сливные патрубки или штуцеры на поддоне для канализации. В бюджетных и полупрофессиональных моделях их может не быть — тогда нужна доработка или подключение невозможно.
Поэтому перед монтажом обязательно сверьтесь с инструкцией или проконсультируйтесь с сервисным инженером: это сэкономит ваши время и деньги.
Как устроен слив профессиональной кофемашины
Чтобы организовать подключение к канализации, нужно понимать, откуда берется вода и по каким каналам она движется. Сливная система профессиональной кофемашины собирает жидкость из нескольких зон и направляет ее в одну точку.
Основные источники поступления воды:
- остатки воды на душевой сетке и в группе после снятия портафильтра; протечки через уплотнения групп;
- промывка групп: горячая вода прогоняется через группы и сливается в поддон;
- продувка пароварочных трубок: конденсат и остатки молока стравливаются в поддон;
- дренаж из предохранительных клапанов и автоматических клапанов продувки;
- сброс избыточного давления через предохранительный клапан бойлера.
Какую роль играет поддон?
В профессиональных машинах это не просто съемная емкость. Это первичный сборник, фильтр крупных частиц (кофейной гущи) и одновременно — элемент оборудования для подключения к канализации.
Куда направляется слив?

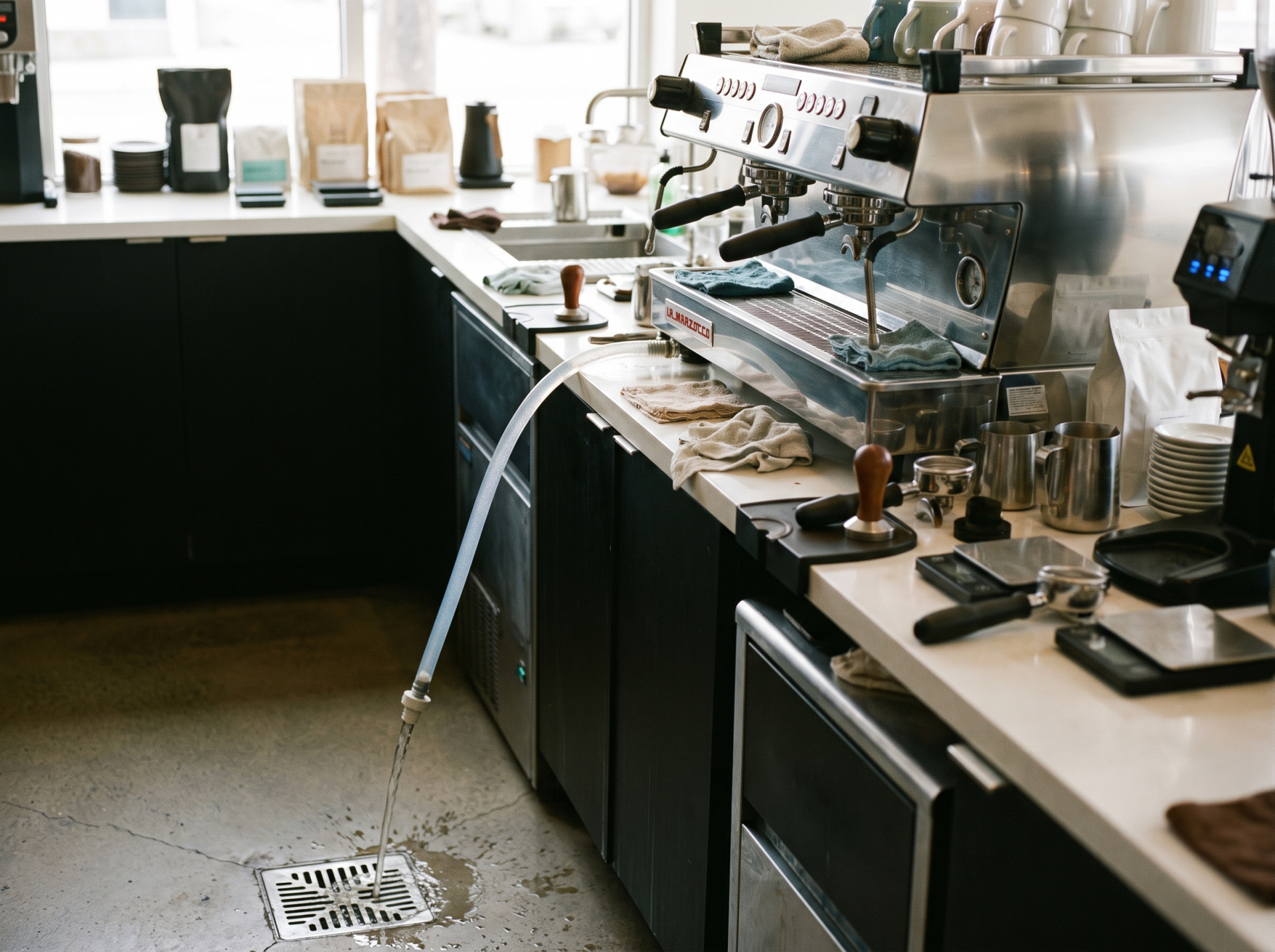

Из патрубка поддона вода поступает в гибкий термостойкий шланг (силиконовый или резиновый), выходит из корпуса через технологическое отверстие и ведет к системе отвода, включающей в себя сифон, обратный клапан и канализационный стояк/тройник. Так жидкость покидает машину и уходит в общую канализацию.
В нормах для пищевого оборудования (СанПиН 2.3/2.4.4282-26) между сливом кофемашины и канализацией предусматривается наличие воздушного разрыва (air gap) — физического зазора, исключающего любой контакт сточных вод с оборудованием и реализованного через установку специального сифона с разрывом струи, который обеспечивает и зазор, и гидрозатвор в одном устройстве.
Чем сливная линия профессиональной машины отличается от обычного отвода воды?
Два принципиальных отличия:
- Самотечный принцип. В отличие от стиральной/посудомоечной машины, где слив принудительный, в профессиональных кофемашинах насоса для слива, как правило, нет. Вода стекает под собственным весом. Шланг должен иметь постоянный уклон (не менее 3–5 см на метр), без петель и подъемов, где вода может застаиваться;
- Работа с горячей водой. Температура сливаемой жидкости достигает 80–90 °C, особенно при промывке групп. Поэтому шланги и соединители должны быть термостойкими и выдерживать перепады температур без деформации.
Это требование относится не только к шлангам, но и к сифону: он должен быть рассчитан на температуру не ниже 90 °C, либо перед ним нужно предусмотреть устройство для охлаждения слива (например, подмес холодной воды). Стандартные пластиковые сифоны из полипропилена/ПВХ обычно рассчитаны на 60–80 °C и при регулярном сбросе 90 °C могут деформироваться.
Важное уточнение: не вся вода из кофемашины обязательно подключается к канализации. У многих моделей есть отдельный внутренний поддон для конденсата или технической воды из предохранительных клапанов — он может испаряться естественным путем или требовать отдельного слива. Также линия дренажа из группы может быть объединена с основным сливом или идти отдельным патрубком — это зависит от инженерного решения производителя. Перед монтажом изучайте гидравлическую схему модели: это покажет, какие точки слива выводить в канализацию, а какие обслуживаются отдельно.
Как подключить кофемашину к канализации
Подключение профессиональной кофемашины к канализации требует внимания к деталям, но при системном подходе решаемо без узкопрофильного инженера — при базовых навыках сантехнического монтажа.
Рассмотрим универсальную последовательность для большинства машин.
Шаг 1: Изучите схему сливной системы
По документации или в сервис-центре уточните:
- есть ли на поддоне штатный штуцер для слива;
- диаметр (обычно 10–16 мм в зависимости от модели) и тип соединения (гладкое, резьбовое, «елочка»);
- есть ли дополнительные сливные патрубки (предохранительный клапан, перелив бойлера), нужно ли их объединять или стоит подключать отдельно;
- допустимый материал шланга (температура, давление).
Шаг 2. Определите место подключения к канализации
Выберите точку врезки в существующую канализацию (стояк, горизонтальная труба, готовый тройник), учитывая:
- доступность для обслуживания сифона и обратного клапана;
- расстояние и перепад высот: слив самотечный, поэтому точка подключения должна быть ниже сливного патрубка машины; оптимальный перепад (начальная точка врезки должна быть как минимум на 5–10 см ниже сливного патрубка машины), уклон шланга не менее 3–5 см/м.
Для пластиковой трубы используйте переходную манжету или тройник с отводом нужного диаметра. Врезку в чугун лучше доверить профессионалам.
Шаг 3. Подготовьте сливную линию
Шланг от машины к канализации должен быть:
- термостойким (90 °C, кратковременно до 100 °C);
- пищевым (силикон или EPDM) — чтобы не выделять запахи, не разлагаться от кофейных масел и молочных остатков;
- с внутренним диаметром не уже выходного патрубка машины.
Уложите шланг с постоянным уклоном, без изгибов и петель. Длина самотечной линии, как правило, не должна превышать 5–6 м; при большей длине может потребоваться промежуточный накопительный колодец с насосом.
Шаг 4. Установите необходимые элементы защиты
Обратный клапан — на сливной шланг между машиной и сифоном (или ближе к машине). Он предотвращает обратный ток воды из дренажной трубки при засоре. При его выборе помните, что клапан — это активная механика: шарик, лепесток или мембрана. Со временем он может заклинить из-за кофейных масел, накипи или ила. Выбирайте модель с пружиной слабого усилия, из коррозионностойкого материала (латунь, пищевой пластик).
Сифон с разрывом струи — перед врезкой в канализацию, желательно со съемной частью для прочистки от кофейного осадка. Он создаст водяную пробку против запахов.
Все соединения должны быть разъемными (накидные гайки, штуцеры с хомутами) для обслуживания.
Шаг 5. Выполните герметичное соединение

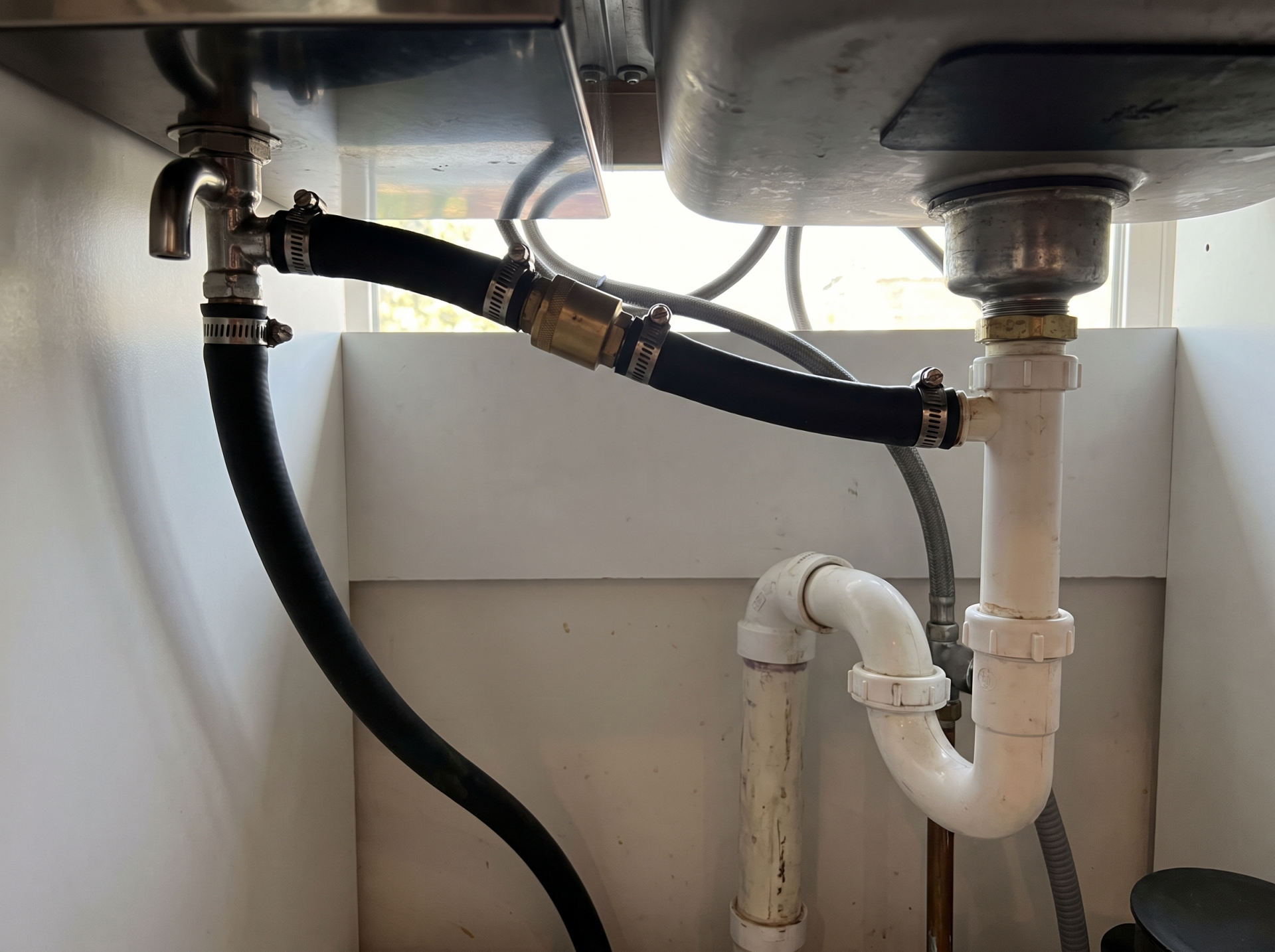

Соберите цепочку: патрубок машины → обратный клапан → шланг → воздушный разрыв → сифон → врезка в канализацию.
Шаг 6. Проверьте свободный отвод воды
До рабочего режима сделайте пробный пролив без нагрева, залив 2–3 л воды комнатной температуры в поддон или сливную зону.
Вода должна уходить равномерно, без бульканья и завихрений, нигде не должно быть течи, уровень воды в поддоне не должен подниматься выше сливного отверстия.
Проверьте также обратный клапан — при отключении подачи он должен мгновенно закрываться.
Шаг 7. Проверьте соединения после запуска в рабочем режиме
Запустите машину штатно (с нагревом и давлением).
Сделайте несколько циклов заваривания, промойте группы, продуйте пароварочные трубки.
Наблюдайте за сливной трассой 10–15 минут, при малейшей течи перекройте подачу воды, сбросьте давление и подтяните соединения. Горячая вода расширяет материалы, поэтому через 24 часа эксплуатации повторите проверку герметичности.
Зачем нужен обратный клапан
Обратный клапан — это устройство, которое пропускает воду только в одном направлении: от кофемашины в канализацию. Как только поток пытается пойти обратно, клапан мгновенно закрывается. В сливной линии профессионального оборудования он выполняет роль барьера, который не дает отработанной воде возвращаться обратно в поддон, то есть позволяет воде проходить только в одном направлении — от поддона кофемашины в сифон.
Почему вода должна двигаться в одну сторону?
При самотечном сливе вода уходит под действием тяжести. Если дренажная трубка засорена, то грязной воде некуда уходить.
Чем опасен обратный поток?
В канализационной воде присутствуют бактерии, жир, моющие средства и запахи. Попадание в поддон или внутренние узлы требует дорогой разборки и дезинфекции, может повредить датчики уровня и насосы.
Где располагается клапан?
На сливном шланге сразу после выхода из кофемашины — до сифона и врезки в канализацию. Так защищается и машина, и участок шланга до клапана. Ориентация строго по потоку — обычно по стрелке на корпусе.
Почему важны конструкция и материал?
Слив — горячая вода до 90 °C с кофейными маслами и молочными остатками. Обычный пластик деформируется или обрастает налетом, теряя герметичность. Силиконовый клапан устойчив к температуре, не трескается, легко очищается, не выделяет вредных веществ и не впитывает запахи.
Обратный клапан не заменяет гидрозатвор и не решает проблему запахов сам. Его задача — предотвратить обратное движение жидкости. Защита от запахов зависит от всей схемы: сифон, уклон, герметичность соединений. Только в комплексе они дают результат.

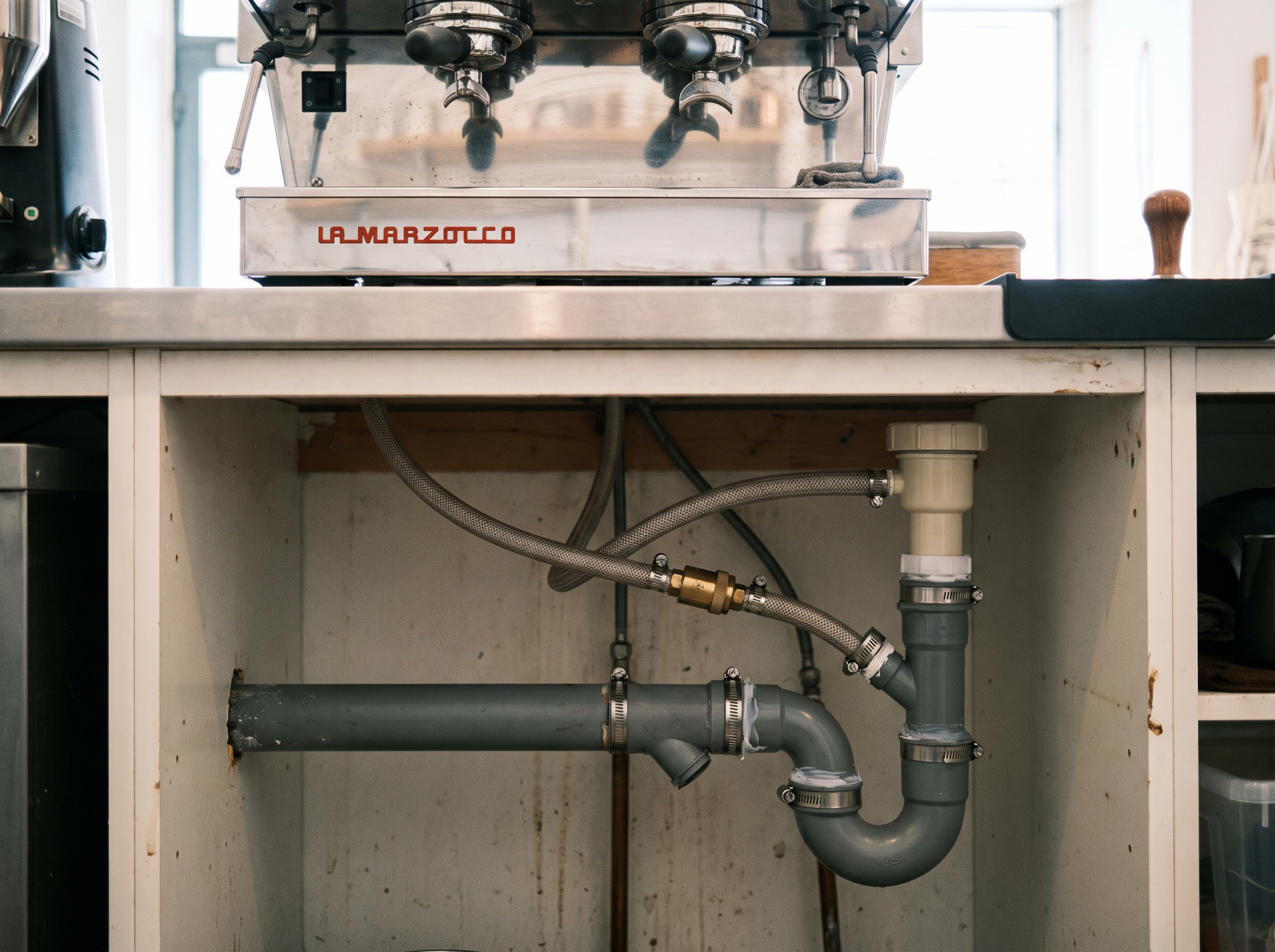

Как выглядит правильная схема подключения
Правильная схема подключения строится по принципу последовательной защиты: каждая ступень выполняет свою функцию и подготавливает воду к безопасному сбросу.
Логическая цепочка выглядит так: патрубок кофемашины → обратный клапан → сливной шланг → воздушный разрыв → сифон → врезка в канализацию.
Разберем каждый элемент цепочки:
- Патрубок кофемашины: штатный выход для слива на поддоне или отдельный штуцер, предусмотренный производителем. Это источник слива;
- Обратный клапан: устанавливается непосредственно после патрубка машины, до сливного шланга, либо в ближайшем к выходу соединении. Пропускает воду только в направлении канализации и блокирует обратный поток при подпоре;
- Сливной шланг: гибкий термостойкий шланг, который отводит воду самотеком. Укладывается с постоянным уклоном, без петель и провисов. Служит для транспортировки воды от обратного клапана к воздушному разрыву;
- Воздушный разрыв: обязательный элемент между сливным шлангом и канализацией. Это физический разрыв струи — например, приемная воронка или патрубок, в который шланг сливает воду с воздушным зазором, не погружаясь в воду и не соединяясь с канализацией герметично. Воздушный разрыв не дает канализационным стокам и запахам подниматься по шлангу обратно к кофемашине;
- Сифон (гидрозатвор): устанавливается после воздушного разрыва, перед врезкой в канализацию. Защищает от запахов и обеспечивает правильное подключение к канализационной сети;
- Врезка в канализацию: точка сброса — стояк, горизонтальная труба или готовый тройник. Подключение выполняется через сифон/гидрозатвор.
Важно: конкретное расположение элементов может варьироваться в зависимости от конструкции кофемашины и требований производителя. В некоторых моделях обратный клапан может быть встроен в корпус машины. Если используется готовый сифон с приемной воронкой или патрубком подходящего диаметра, манжета для подключения сифона к канализации обычно не нужна. Однако нужно заметить, что приведенная схема — универсальный ориентир, а не жесткий шаблон.
Ошибки при подключении кофемашины
Даже при наличии всех необходимых компонентов неправильный монтаж может свести усилия к нулю. Рассмотрим наиболее распространенные ошибки, которые приводят к протечкам, запахам и обратному поступлению воды.
Отсутствие защиты от обратного потока
Если в схеме нет обратного клапана, при засоре или подпоре в канализации грязная вода поднимется по сливному шлангу и попадет в кофемашину или на пол. Это чревато порчей электроники, антисанитарией и дорогостоящим ремонтом. Решение — установить обратный клапан.
Негерметичное соединение
Слабые хомуты, отсутствие прокладок или неплотная посадка шланга приводят к капельным протечкам. Со временем они усиливаются, портят мебель и создают благоприятную среду для плесени. Все стыки должны быть затянуты с умеренным усилием и проверены под нагрузкой.
Неправильный диаметр шланга
Слишком узкий шланг не справляется с потоком — вода застаивается в поддоне и переливается через край. Слишком широкий плохо фиксируется, образует зазоры и пропускает запахи. Диаметр подбирается строго по выходному патрубку машины.
Перегиб сливного шланга
Петли, изломы и провисы создают гидрозатвор там, где его не должно быть. Вода скапливается в шланге, застаивается, появляется неприятный запах, а при новом сбросе возможен обратный ток. Шланг должен лежать с постоянным уклоном, без резких изгибов.
Подключение в неподходящую точку канализации
Врезка выше уровня слива машины, в трубу с недостаточным уклоном или в место, где возможен подпор от других сантехнических приборов, сводит на нет всю систему. Точка подключения должна быть ниже машины, с хорошим доступом для обслуживания и без риска обратного тока.
Отсутствие гидрозатвора там, где он необходим
Некоторые считают, что обратного клапана достаточно для защиты от запахов. Это не так: клапан блокирует жидкость, но не газообмен. Без гидрозатвора запахи из канализации свободно проникают в помещение. Гидрозатвор обязателен, если он предусмотрен конструкцией или требованиями производителя.
Использование случайных бытовых комплектующих
Обычные стиральные шланги, пластиковые клапаны для воды, садовые переходники не выдерживают температуры 90 °C и воздействия кофейных масел. Они быстро трескаются, деформируются и начинают течь. Нужны специализированные элементы — термостойкие шланги и силиконовые клапаны, предназначенные именно для профессионального оборудования.
Что делать, если слив кофемашины не работает
Даже правильно смонтированная система со временем может дать сбой. Важно вовремя заметить симптомы и понять их причину — чаще всего проблема кроется в ошибках подключения или засорении. Рассмотрим основные признаки и их связь с возможными неполадками.
Вода остается в поддоне (не уходит)
Если после промывки или заваривания вода не уходит в слив, а уровень в поддоне растет, это указывает на полное или частичное перекрытие сливной линии.
Возможные причины:
- засор в шланге или обратном клапане;
- перегиб или провис шланга, создающий водяную пробку;
- недостаточный уклон сливной линии.
Решение: отсоедините шланг от сифона и проверьте его проходимость, убедитесь, что шланг лежит с постоянным уклоном без петель.
Вода уходит слишком медленно
Слабый поток при отсутствии полного засора говорит о повышенном гидравлическом сопротивлении.
Причины:
- слишком узкий или длинный шланг;
- частичный засор;
- недостаточный уклон.
Решение: замените шланг на более короткий и широкий, прочистите трассу, проверьте уклон (не менее 3–5 см на метр).
Появляется запах канализации
Запах проникает в помещение, если в схеме отсутствует или не работает гидрозатвор.
Возможные проблемы:
- сифон не установлен или установлен неправильно;
- гидрозатвор пересох (например, если машиной долго не пользовались);
- негерметичные соединения пропускают газы.
Решение: установите или отремонтируйте сифон, проверьте герметичность всех стыков, при необходимости замените уплотнения на термостойкие.
Вода не уходит из приемной воронки сифона (возвращается в слив)
Если грязная вода из канализации поднимается в приемную воронку сифона — это признак отсутствия обратного клапана либо подпора в стояке.
Причины:
- обратный клапан не установлен;
- в канализации возник подпор (засор, одновременный сброс из других приборов).
Решение: установите или замените силиконовый обратный клапан MasterProf, проверьте направление монтажа, устраните засор в канализации.
Появляются протечки
Капли или лужицы под машиной или в месте подключения говорят о разгерметизации.
Причины:
- ослабшие хомуты или резьбовые соединения;
- отсутствие уплотнительных прокладок;
- поврежденный или треснувший шланг;
- неправильно установленное уплотнение;
- использование бытовых комплектующих, не выдерживающих температуру.
Решение: подтяните соединения, замените поврежденные элементы на термостойкие специализированные, проверьте герметичность после прогрева.
Заключение
Подключение профессиональной кофемашины к канализации — это не просто «вывести шланг в трубу», а создать надежную систему отвода воды, где каждый элемент выполняет свою функцию. Важно правильно организовать всю цепочку: от сливного патрубка машины до точки врезки в канализацию.
При этом конкретная схема подключения определяется конструкцией кофемашины и особенностями канализационной системы. Где-то достаточно штатного штуцера и гибкого шланга, а где-то требуется доработка или использование дополнительных переходников. Поэтому перед монтажом обязательно изучите руководство по эксплуатации и, при необходимости, проконсультируйтесь с сервисным инженером.
