Как соединить трубы фитингами

Соединение труб фитингами — одна из ключевых задач при монтаже водопроводных, отопительных, газовых и других инженерных систем.
От качества и надежности соединений зависит долговечность и эффективность всей конструкции.
Однако выбор подходящих фитингов и методов соединения может быть непростой задачей, особенно если приходится работать с трубами из разных материалов: металла, пластика, меди или композитов.

Каждый материал требует особого подхода, а разнообразие типов соединений — от резьбовых до прессовых и сварных — может поставить в тупик даже опытного мастера.

В этой статье мы подробно разберем, как правильно соединять трубы с помощью фитингов, рассмотрим особенности работы с различными материалами и типами соединений, а также дадим практические рекомендации, которые помогут вам справиться с задачей быстро и качественно.

Виды фитингов

Резьбовые фитинги — соединительные элементы, которые используются для монтажа трубопроводов.
Имеют внутреннюю или наружную резьбу, что позволяет соединять трубы, поворачивать их, разветвлять или изменять диаметр трубопровода. Резьбовые фитинги широко применяются в системах водоснабжения, отопления, газоснабжения и других инженерных коммуникациях.

• Муфта — фитинг с двумя внутренними резьбами, предназначен для соединения двух труб, имеющих наружную резьбу одинакового диаметра. Если соединяются две трубы разного диаметра, то данный фитинг называется муфта переходная;
• Ниппель - фитинг с двумя наружными резьбами одинакового диаметра. Если резьбы разного диаметра, то ниппель называется переходной;
• Уголок (угловой фитинг) — позволяет изменить направление трубопровода (обычно на 90° или 45°).
• Тройник — используется для создания ответвлений от основной трубы;
• Крестовина — позволяет создать два ответвления в перпендикулярных направлениях;
• Переходник — соединяет трубы разного диаметра, при этом внутренняя резьба у него больше, чем наружная;
• Футорка — вид переходника для соединений труб разного диаметра, у которого наружная резьба больше внутренней;
• Сгон — используется для соединения труб, когда их нельзя повернуть;
• Заглушка — закрывает конец трубы.

Чаще всего резьбовые фитинги применяются для металлических труб (из стали, чугуна, меди, латуни), чуть реже — для пластиковых (если они имеют резьбовое соединение или используются переходные фитинги с резьбой) и металлопластиковых (в этом случае применяются переходные фитинги).

К особенностям установки этого резьбовых фитингов относят предварительные работы по нарезанию резьбы на трубах (если ее нет) с помощью плашки или резьбонарезного инструмента, а также использование уплотнительных материалов для герметизации резьбовых соединений.

Компрессионные (обжимные) фитинги

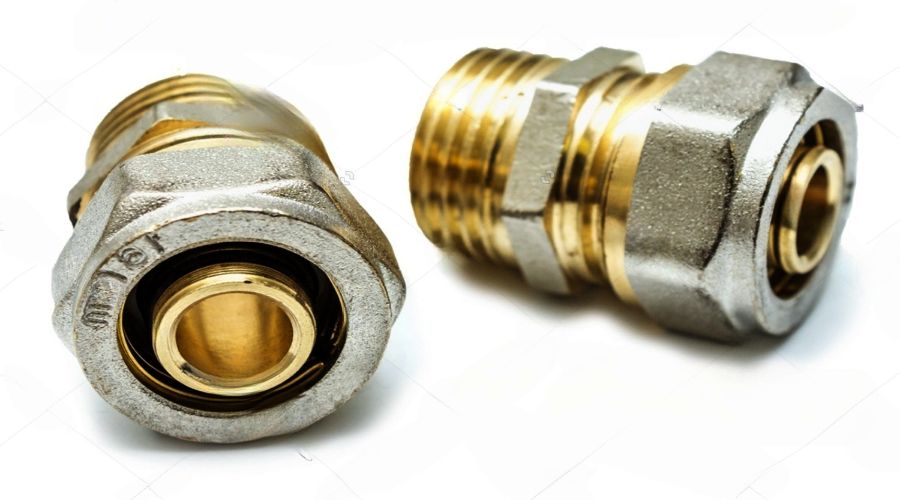

Обжимные фитинги — используются для монтажа трубопроводов (чаще металлопластиковых, реже металлических или пластиковых) без применения сварки или пайки. Они обеспечивают герметичное соединение труб за счет механического обжатия, что делает их удобными для быстрой и простой установки.

Конструкция обжимного фитинга:

• Корпус — основная часть, через которую проходит труба;
• Обжимное кольцо (гильза) — обеспечивает плотное прилегание трубы к фитингу;
• Уплотнительные кольца (резиновые прокладки) — отвечает за герметичность соединения;
• Диэлектрическая прокладка - предназначена для исключения контакта металлического армирования трубы с материалом фитинга;
• Накидная гайка — затягивается для фиксации соединения.

Компрессионные фитинги применяются для различных типов труб, включая:

• Металлопластиковые трубы — наиболее распространенный вариант;
• Полиэтиленовые трубы (PEX) — используются в системах отопления и водоснабжения;
• Полипропиленовые трубы — реже, но также могут соединяться компрессионными фитингами;
• Медные трубы — в некоторых случаях, хотя чаще для меди используются пайка или пресс-фитинги.

К особенностям установки этого вида фитингов можно отнести отрезание трубы строго перпендикулярно (для этого применяется труборез), удаление заусенец и неровностей с помощью калибратора или наждачной бумаги, а также аккуратное затягивание накидной гайки на обжимном кольце.

Сварные фитинги; фитинги под пайку

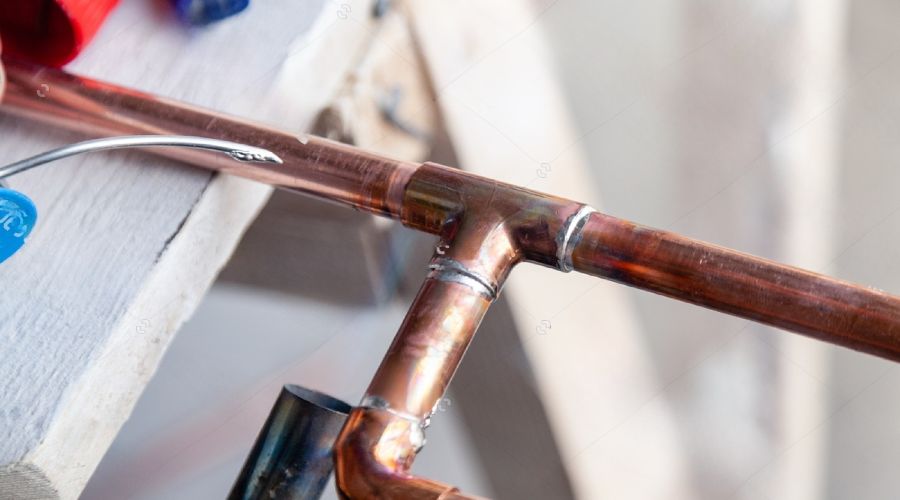

Фитинги под сварку (пайку) – фитинги, использующиеся для получения неразъемных соединений получаемых путем высокотемпературного воздействия на область соединения фитинга и трубопровода. Обеспечивают герметичное и прочное соединение труб между собой, а также позволяют создавать разветвления, повороты и переходы между трубами разного диаметра.

Для сварного соединения особенно важна однородность свариваемых деталей поэтому фитинги делаются из того же материала, что и трубопровод. В процессе сварки, под действием высокой температуры, происходит расплавление верхних слоев свариваемых деталей и смешивание разогретых слоёв, после чего в процессе остывания происходит кристаллизация расплава с образованием химически однородного соединения.

Процесс пайки немного сходен со сваркой, однако есть существенные отличия. В процессе пайки поверхность скрепляемых деталей нагревается, но не достигает температуры плавления, смешивания нагретых слоев соединяемых деталей не происходит.

Для их соединения используется дополнительное вещество (фиксатор), которое расплавляется и под действием высокой температуры вступает в реакцию с разогретым поверхностным слоем металла деталей (соединение является химически неоднородным). В частности, при пайке медных труб, для образования неразъемного соединения используется оловянный припой, то есть олово играет роль связующего элемента для медных деталей.

Особенности использования фитингов заключаются в необходимости использования термической сварки (пайки) для соединения элементов трубопровода. Например для стальных фитингов чаще используется электродуговая или газовая сварка, для меди — пайка оловянным припоем, для полипропилена сварка при помощи специального сварочного аппарата для полипропилена, а для полиэтилена — аппарата стыковой или электромуфтовой сварки.

Фитинги от производителя

Компания «МастерПроф» специализируется на производстве высококачественных фитингов, среди которых каждый найдет подходящий вариант под свои задачи.
Мы не стремимся к снижению цен любой ценой, наша главная цель — предложить российскому рынку инженерной сантехники надежную и безопасную продукцию.
Кроме того в компании постоянно ведуться работы по разработке инновационных продуктов и в частности в ассортименте представлены уникальные фитинги, не встречающиеся у других производителей.

Помимо производства и реализации продукции, мы активно проводим профессиональные консультации по любым вопросам, связанным с инженерной сантехникой, а также по вопросам оптовых продаж фитингов от производителя для вашего бизнеса.

 Подготовка труб к соединению

Вне зависимости от вида используемых фитингов, трубы, которые они будут соединять, необходимо тщательным образом подготовить и проверить — этот несложный процесс позволит после установки фитинга добиться максимальной герметизации и долгой службы изделия.

Перед установкой резьбовых фитингов убедитесь, что концы труб ровные и очищены от грязи, ржавчины или заусенцев, после чего нарежьте резьбу на трубах с помощью плашки или резьбонарезного инструмента — аккуратно, но с усилием. Также не лишним будет снять фаску с металлической трубы при помощи специального инструмента — фаскоснимателя, после чего пройтись наждачной бумагой.

Для установки компрессионных фитингов следует использовать труборез — он позволит максимально выдержать прямой угол реза.
После чего неровности и заусенцы, появившиеся после отреза, следует удалить при помощи калибратора или наждачной бумаги.
Разумеется, стоит осмотреть и саму трубу — убедиться, что на ней нет загрязнений или повреждений.

Для монтажа сварных фитингов подготовка трубы будет зависеть от вида фитинга. Например при монтаже системы из полипропилена достаточно обрезать, а затем зачистить торец трубы от возможных загрязнений, а после обезжирить его спиртом или растворителем.

Пошаговая инструкция соединения труб фитингами

Монтаж резьбовых фитингов на стальные трубы

Порядок действий выглядит следующим образом:

• Очистите резьбу на трубе и фитинге от грязи, ржавчины и старого уплотнительного материала с помощью щетки по металлу, либо, если резьбы на трубе не имеется — нарежьте ее при помощи плашки или иного резьбонарезного инструмента;
• Проверьте резьбу на наличие повреждений — если есть заусенцы, аккуратно удалите их напильником или наждачной бумагой;
• Намотайте на резьбу уплотнительный материал (лен с сантехнической пастой) или ФУМ-ленту по часовой стрелке равномерно, без пропусков;
• Вручную накрутите фитинг на трубу, чтобы убедиться, что резьба заходит легко и без перекосов — если соединение идет туго, проверьте резьбу на наличие дефектов;
• Используйте ключ для затяжки фитинга, затягивайте его с умеренным усилием, чтобы не сорвать резьбу (обычно достаточно 1-2 оборотов);
• После монтажа проверьте соединение на герметичность, подав воду под давлением;

Если обнаружена протечка — аккуратно подтяните фитинг. Если это не помогает, разберите соединение и повторите процесс с новым уплотнителем;

В качестве совета: попробуйте использовать фитинги с насечками — они дают лучшее сцепление с уплотнительными материалами (лен или ФУМ лента не съезжают с резьбы при закручивании).

• Отрежьте трубу нужной длины с помощью трубореза или ножовки. Срез должен быть ровным и перпендикулярным оси трубы;
• Если используется металлопластиковая труба, обработайте край калибратором, чтобы устранить заусенцы и восстановить круглую форму трубы после резки;
• Зачистите внешнюю поверхность трубы наждачной бумагой или напильником, чтобы удалить заусенцы и неровности;
• Разберите компрессионный фитинг на составные части (корпус, обжимное кольцо, накидная гайка), проверьте, чтобы все детали были чистыми и без повреждений;
• Наденьте накидную гайку на трубу (резьбой в сторону фитинга, а также — обжимное кольцо на трубу;
• Проверьте наличие диэлектрической прокладки;
• Вставьте трубу в корпус фитинга до упора, убедитесь, что труба полностью вошла в фитинг;
• Сдвиньте обжимное кольцо и накидную гайку к корпусу фитинга;
• Начните закручивать накидную гайку вручную, чтобы избежать перекоса;
• Используйте гаечный ключ, чтобы завернуть гайку до упора. Не перетягивайте, чтобы не повредить фитинг или трубу (обычно достаточно 1-1,5 оборота после ручной затяжки);
• После монтажа проверьте соединение на герметичность, подав воду или воздух под давлением;
• Если обнаружена протечка, слегка подтяните гайку. Если это не помогает, разберите соединение, проверьте состояние уплотнительных элементов и повторите монтаж.

Работа с пресс-фитингами

Пресс-фитинг — это тип соединения, используемый в трубопроводных системах для герметичного и надежного соединения труб без необходимости сварки или резьбы. Он широко применяется в системах отопления, водоснабжения, отличается надежностью и простотой установки, однако, имеет свои особенности — для монтажа этого типа фитингов требуется специальный инструмент (пресс-клещи), само соединение является несъемным, что может осложнить демонтаж при его необходимости.

Порядок монтажа довольно прост:
Труба обрезается и подготавливается (удаляются заусенцы), после чего на нее надевается гильза.
Далее — труба вставляется в фитинг до упора, с помощью пресс-клещей гильза обжимается вокруг трубы, создавая прочное и герметичное соединение.

Монтаж фитинга из полипропилена

• Отмерьте нужную длину трубы и отрежьте ее с помощью трубореза, срез должен быть ровным и перпендикулярным оси трубы;
• Обезжирьте поверхности с помощью спирта или растворителя;
• Включите сварочный аппарат и установите необходимую температуру (в соответствии с инструкцией к аппарату и типом материала).
• После того как аппарат нагреется вставьте до упора в сварочные насадки с одной стороны фитинг, а с другой трубу и подождите несколько секунд.
• Быстро и главное одновременно снимите фитинг и трубу с насадок и соедините их (главное это делать ровно, не поворачивая из стороны в сторону);
• После остывания проверьте качество соединения — на стыке не должно быть зазоров, трещин или деформаций, а просвет трубы не должен иметь наплывов.

Проверка герметичности соединений

Герметичность фитинговых соединений можно проверить сразу несколькими способами, но стоит начинать от простого к сложному.
Самый простой вариант — визуальный осмотр с использованием ткани светлого цвета или бумаги: после того как система собрана и подключена к водоснабжению все соединения осматриваются и протираются материалом, на котором будет проступать вода, если протечка имеет место быть.

Для проверки систем газоснабжения можно использовать мыльный раствор, который наносится на места соединений — утечка рабочей среды будет проявляться при помощи мыльных пузырьков.
Если есть возможность добавить в систему краситель, который не нарушит работоспособность системы — можно определить герметичность с помощью него, опять же, визуально.

В качестве более профессиональных средств контроля можно использовать манометр давления в системе (при утечке давление будет падать) или тепловизор (температура воздуха в местах утечки будет меняться).

Заключение

Соединение труб с помощью фитингов — важный этап в монтаже трубопроводов, который требует внимательного подхода и соблюдения технологий. В зависимости от материала труб и типа соединения необходимо выбирать подходящие фитинги и инструменты.

Правильный выбор фитингов и соблюдение технологии монтажа не только упрощают процесс установки, но и предотвращают возможные утечки и повреждения в будущем. Независимо от того, выполняете ли вы работы самостоятельно или доверяете их профессионалам, важно следовать рекомендациям производителей и учитывать специфику конкретного проекта — это и станет залогом эффективной и бесперебойной работы вашей инженерной системы.
