Разводкой в инженерной сантехнике называют как узел ввода, так и общую систему водоснабжения. Сделать разводку — значит провести трубы со всей необходимой арматурой так, чтобы вода от центрального стояка поступала к каждому потребляющему ее устройству в нужных объемах и под достаточным напором.
Варианты разводки воды в квартире и составление проекта
Работы по проведению разводки следует начинать с составления проекта — именно он поможет просчитать точное количество материала, избежать критических ошибок, а также здорово ускорит время при монтаже самих труб. Под проектом обычно понимают план, на котором обозначаются все водоразборные устройства, стояки и трубы ГВС и ХВС — горячего и холодного водоснабжения. План следует вычерчивать, соблюдая масштаб, чтобы было наглядно видно позиционирование каждого устройства, расположение линий водоснабжения, их длину и количество. Далее необходимо:
- выбрать схему разводки;
- определить материал труб;
- посчитать протяженность трубопроводов и их диаметр;
- прикинуть и зафиксировать перечень запорной и измерительной арматуры, фитингов, фильтров и крепежных деталей;
- составить список всех необходимых инструментов и вспомогательных материалов.
При составлении проекта критически важно учитывать строительные нормы, а также инженерные правила водоснабжения и водоотведения.
Схемы разводки
Существует две основных схемы разводки труб, каждая из которых имеет свою специфику и назначение.
- Последовательная (тройниковая)
Суть этой схемы в следующем — от горячего стояка отходит одна труба, которая прокладывается через кухню, санузел и подсобные помещения. Возле каждого прибора потребления воды, кроме конечного, ставится тройник и делаются отводы, диаметром меньшим, чем сечение основного канала, для обеспечения подачи воды с необходимым напором. Аналогично работы проводятся и для холодного стояка.
Плюсы данной разводки — в простоте и стоимости монтажа. Для подобного исполнения нужно меньше труб, подключение дополнительных устройств также упрощается.
Минусы — во влиянии приборов потребления друг на друга. Так, например, если в ванной и на кухне одновременно включены краны, давление и расход воды падают, и работа оборудования становится некорректной. Еще один минус — необходимость полного перекрытия системы при ее ремонте или замене одного или нескольких приборов.
- Лучевая (коллекторная)
Эта схема подходит как для небольших квартир, так и для частных домов большой площади.
Возле центрального стояка с горячей водой располагается коллектор с муфтами, предназначенными для подключения водоразборного оборудования. Каждое устройство забора воды соединяется с коллекторной муфтой при помощи отдельной трубы с собственным запорным краном. Все вышесказанное аналогично и для холодной воды.

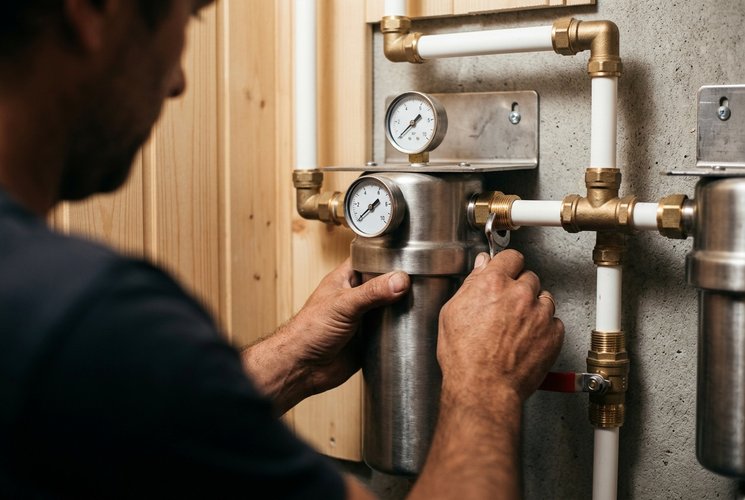

Между коллектором и стояком располагается трубопровод (как правило, короткий) с общим вентилем, фильтром и счетчиком. Число задействованных муфт при этом может быть разным — например, для стиральной, посудомоечной машин, а также унитаза нужна только холодная вода.
При лучевой схеме каждый потребитель работает изолированно от остальных устройств, не влияя на них и не попадая, в свою очередь, под их влияние. Это позволяет поддерживать одинаковый расход и напор воды для всех устройств — независимо от порядка и количества их включения.
Еще один плюс — в относительной простоте ремонта и обслуживания приборов. В случае поломки нет необходимости отключать подачу воды целиком, достаточно перекрыть только проблемный участок.
Данная схема подходит для скрытого размещения в штробах, ее надежность при этом выше, чем у тройниковой, за счет меньшего количества сочленений.
Основной же недостаток лучевой схемы в том, что для ее монтажа требуется большее количество труб, усложняется монтаж, в результате чего общая стоимость реализации проекта становится выше.
Кроме этого, монтаж этого вида системы может потребовать привлечения сторонних специалистов.
Существует и третья схема — комбинированная. Она применяется редко, ввиду своей сложности, но имеет место быть в домах с разветвленной планировкой комнат. В этом случае возле стояков устанавливаются коллекторы, от которых прокладываются несколько общих каналов, на которые, в свою очередь, прикручиваются тройники с отводами по числу потребителей.
Основные критерии выбора труб для водоснабжения
Выбор труб для системы водоснабжения — дело ответственное, потому как от правильности выбора зависит долговечность и качество их работы, поэтому перед началом работ по разводке трубопровода следует учесть несколько факторов.
Во-первых, условия эксплуатации, особенно в тех случаях, когда часть труб будет проложена в неотапливаемых помещениях.
Во-вторых, температуру и химсостав жидкостей, которые будут проходить по трубам.
В-третьих, давление в системе — это критично важный параметр, под который подходят не все виды труб.
В-четвертых, стоимость труб, арматуры, необходимой для них, а также примерную цену монтажа.
Материалы труб: особенности и отличия
На современном рынке наиболее распространены трубы, изготавливаемые из стали, меди, пластмасс и металлопластмасс.
Стальные трубы
Чаще всего используются при обустройстве горячего водопровода или системы теплоснабжения, отличаются долгим сроком службы — так, трубы из оцинкованной стали могут использоваться на протяжении практически полувека.
Отличаются высокой устойчивостью к механическим повреждениям, перепадам температур, могут использоваться для подачи холодной и горячей воды в условиях высокого давления.
Однако, имеют существенные минусы, среди которых выделяют корродирование, склонность к образованию известкового налета и развитию патогенной среды на внутренних стенках, высокие показатели теплопотерь, а также сложность монтажа, требующую применения сварочного оборудования.
Медные трубы
Применяются довольно редко ввиду своей высокой стоимости, склонности к коррозии, а также сложности монтажа, за который возьмется далеко не каждый сантехник. Однако медные трубы имеют и свои плюсы — длительный срок эксплуатации (до 70 лет), устойчивость к перепадам температур, высокому давлению и УФ-излучению, развитию микроорганизмов и образованию известкового налета. Кроме того, они могут быть использованы при реализации дизайн-проектов, так как имеют «дорогой» внешний вид.
Пластиковые трубы
Отличаются длительным сроком службы, легкостью транспортировки и монтажа, невысокой стоимостью, а также устойчивостью к коррозии и образованию отложений. Производятся из нескольких видов пластмасс, которые различаются по свойствам и характеристикам использования. Чтобы понять, какой вид пластика лучше всего использовать для вашего водопровода, нужно знать его свойства.
Для изготовления пластиковых труб используются следующие материалы:
- ПВХ (поливинилхлорид): из него получаются прочные и легкие трубы, устойчивые к воздействию УФ, высокому давлению и образованию известкового налета. Используются для подачи холодной воды, так как под воздействием высоких температур начинают деформироваться и разрушаться;
- PE (полиэтилен мягкий (PE-LD) и жесткий (PE-HD)): мягкий тип используется для установок низкого давления, жесткий — для высокого.
Оба типа обладают устойчивостью к низким температурам (до – 25°C), химической стойкостью, гибкостью и пластичностью, что позволяет при их монтаже обходиться без большого количества соединений, однако, подходят только для подачи холодной воды, так как теряют прочность при температурах выше 40°C. Кроме того, PE-LD плохо переносит воздействие УФ-лучей;
- ПП (полипропилен): имеет широкий диапазон рабочих температур (от отрицательных до 90°C), относительно дешевый, но при этом плохо переносит УФ-излучение и требует профессионального монтажа ввиду сложности сварки;
- ПБ (полибутилен): этот материал отличается гибкостью, устойчивостью к механическим воздействиям, также имеет широкий диапазон рабочих температур, препятствует развитию бактерий, прост в установке и долговечен в эксплуатации, но при этом имеет весьма высокую цену.
Металлопластиковые трубы
Сочетают в себе плюсы вышеописанных видов труб благодаря многослойности структуры, состоящей из металлического каркаса и пластика. Отличаются небольшим весом, хорошей прочностью и универсальностью использования, легкостью монтажа, относительной дешевизной, а также сроком эксплуатации не менее 35 лет.
Термоустойчивость металлопластика определяется технологией изготовления и визуально отличается при помощи цветовой гаммы — белые трубы могут применяться для ГВС, т.к. выдерживают температуры более 45°C, синие используются только для ХВС.
К недостаткам этого типа труб можно отнести низкую устойчивость к резким перепадам температуры, которые приводят к расслоению материала и его постепенному разрушению.
Определение оптимального диаметра труб
От диаметра труб зависит корректность работы оборудования, частота поломок и протечек, а также уровень напора воды.
На подбор оптимального диаметра влияют:
- Напор воды: чем выше предполагаемое давление жидкости в системе, тем большим должно быть поперечное сечение проводящего канала, и наоборот. В самой дальней точке системы желательно обеспечить двукратный по мощности напор, чтобы подача воды была достаточной с учетом всех потерь. Минимальное давление, при этом, не должно быть ниже 0,3 атм.;
- Материал труб с учетом их эксплуатационных особенностей: например, в металлических трубах со временем образуется известковый налет, что приводит к сужению проходного диаметра. Или, допустим, некоторые пластмассы имеют пределы по максимальному напору и температуре воды, при несоблюдении которых трубы со временем начнут разрушаться;
- Геометрия и сложность конструкции: чем больше в системе соединительных элементов (уголков, тройников), иной арматуры и фильтров — тем ниже будет напор воды. Поэтому при расчете диаметра нужно учитывать падение давления около 0,15 атм. на каждый соединитель и кран;
- Расход воды: этот показатель важен с экономической точки зрения. Например, труба сечением 25 мм. за минуту способна пропустить 30 л. жидкости. Если мы заменим ее на трубу сечением 32 мм., то получим расход воды уже в 50 л. за то же время;
- Длина трубы (L): при монтаже разводки самостоятельно можно ориентироваться на следующую зависимость: если длина трубы менее 30 м. — допускается использование труб диаметром до 20 мм., если больше 30 м. — выбирается диаметр 25-32 мм. и выше. Однако, рекомендуется рассчитывать взаимозависимость длины трубы и ее диаметра с помощью специальных таблиц или программ, которые можно найти в интернете;
- Потери напора: в зависимости от длины труб, принимаются для коммуникаций диаметром 15 мм. из расчета 0,05 атм. на каждый метр трубы;
- Количество приборов потребления и их показатели расхода по паспорту.
Способы соединения труб
Глобально все способы соединения труб делятся на разъемные и неразъемные.
К неразъемным способам относят сварку, “горячую” и “холодную” пайку, склеивание труб и их сочленений при помощи клеевых составов, паяльных паст и эпоксидной смолы.
При наличии необходимого инструмента и навыков подобные способы соединения позволяют удешевить процесс монтажа водопровода и ускорить его, однако все они имеют минус — существенно усложняют ремонт или замену отдельных его частей, если возникает такая необходимость.
Поэтому чаще всего применяются разъемные способы соединения — резьбовые, фланцевые и фитинговые, которые обеспечивают возможность быстрого демонтажа и замены частей системы при необходимости.

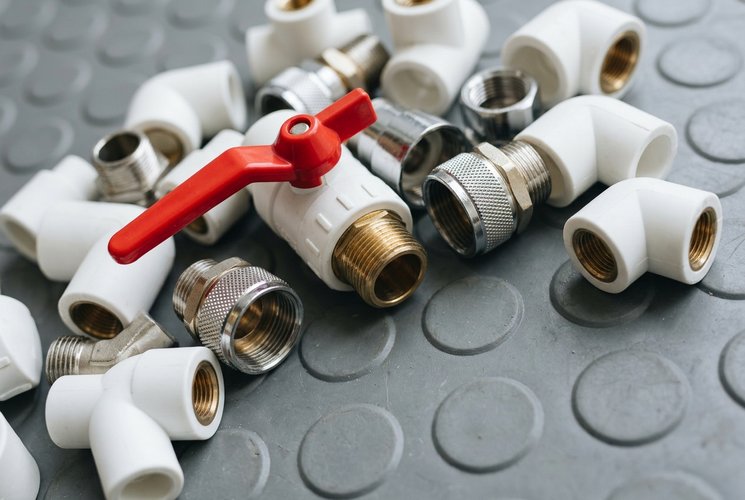

Наиболее часто используют при разводке коллекторы, резьбовые фитинги (удлинители, крестовины, “американки” угловые и прямые, угольники и прочие переходники), обжимные фитинги и прочие виды арматуры, позволяющие собирать водопроводную систему буквально вручную, быстро, качественно и без использования дорогостоящего специализированного инструмента.
Советы по монтажу труб и недопущению ошибок
Минимальными наружными диаметрами труб для разводки считаются 14-16 мм для разводки, 20 мм — для стояков. Чем меньше соединений труб будет при разводке — тем лучше, так как на каждом из них будет происходить падение напора. Если используются крепежные хомуты — их располагают на расстоянии не менее 5 см от резьбовых соединений.
Чтобы обеспечить корректный слив, на горизонтальных участках системы делают уклон в сторону водоспуска. На вертикальных участках отклонение от вертикальной линии допустимо, но в пределах не более 2 мм на 1 м длины трубы. Трубы ГВС желательно ставить выше ХВС, чтобы свести к минимуму образование конденсата. На вертикальных участках их располагают обычно справа.
Пластиковые трубы при монтаже следует паять в чистом помещении, следить за тем, чтобы пыль и грязь не попадала при проведении работ на них. Кроме того, следует следить за сухостью труб внутри и снаружи — влага может серьезно ухудшить качество соединения.
Часто трубы ГВС не утепляются из соображений экономии денег и трудозатрат. Однако такое попустительство приводит к теплопотерям и образованию конденсата, который может повредить отделку помещения. Торцевые отверстия еще не установленных труб обязательно следует закрывать до момента непосредственного монтажа, чтобы избежать попадания в систему грязи, пыли и инородных предметов.
Трубы через перекрытия часто протягивают с иными коммуникациями, что может отрицательно влиять на их рабочие характеристики, а также усложнять доступ к ним при проведении ремонтных работ.
Экономия на запорных устройствах усложняет сборку и последующие ремонты. Вентили необходимо ставить на стояках и перед всеми водоразборными устройствами. Это же относится к иным элементам системы — дешевые трубы, арматура и приборы на короткой дистанции позволят сэкономить деньги, но приведут к быстрому износу и непрекращающемуся ремонту всей системы в будущем.
Заключение
Разводка воды в квартире или частном доме — важный и ответственный процесс, который требует внимательного подхода на всех этапах проектирования и монтажа. Неправильный выбор труб, схемы и способа их соединения может привести к некорректной работе всей системы.
В данной статье были рассмотрены основные аспекты, которые следует учитывать при проектировании, выборе и реализации схемы разводки воды, что поможет избежать распространенных ошибок и обеспечить надежное функционирование системы водоснабжения на долгие годы.
