Шаровые краны — универсальные и надежные запорные устройства, без которых нельзя представить современные системы отопления, водоснабжения и газоснабжения.
Они обеспечивают быстрое и герметичное перекрытие потока, но их надежность напрямую зависит от качества изготовления. Ошибка в подборе крана и последующее использования крана не соответствующего по материалу, давлению или температуре может привести к аварии и дорогостоящему ремонту. Как же сориентироваться в многообразии моделей и выбрать именно тот кран, который гарантирует долговечность и безопасность?
Давайте разберемся в этом вопросе.
Основные технические параметры шаровых кранов
Прежде чем выбрать шаровой кран, необходимо четко понимать его ключевые характеристики.
Они определяют, подойдет ли устройство для вашей конFFкретной системы и сможет ли оно выдержать предполагаемые нагрузки.
Ошибка на этом этапе может привести к неправильной работе системы или даже аварии.
Условный проход (DN) – диаметр присоединения
Это главный размерной параметр, указывающий на диаметр трубы, для которой предназначен кран.
Обозначается буквами DN (Diameter Nominal) и числом, которое примерно соответствует внутреннему диаметру трубы в миллиметрах.
В соответствии с ГОСТ 28338-89 определение понятия условного прохода: “Под условным проходом (номинальным размером) понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например, соединений трубопроводов, фитингов и арматуры. Условный проход (номинальный размер) не имеет единицы измерения и приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.”
Например, DN 15 — условный проход трубы равный 15 мм.
- DN15 – для труб ½ дюйма (чаще всего используется для подводки к смесителям, полотенцесушителям);
- DN20 – для труб ¾ дюйма (распространенный размер для разводки водоснабжения и отопления в квартирах и частных домах);
- DN25 – для труб 1 дюйм (применяется в стояках, более мощных системах отопления).
Стоит отметить, что соответствие условного прохода DN и размера резьбы трубопровода строго регламентировано ГОСТ Р 54808-2011.
Иными словами не может быть трубы с резьбой ½ дюйма и условным проходом DN 8мм.
Важно: при покупке крана на замену следует обращать внимание на маркировку на кране, который был уже установлен, а именно на размер резьбы и значение номинального диаметра.
При покупке нового крана необходимо в первую очередь учитывать размер резьбы на трубопроводах и номинальный диаметр (DN) ваших труб, а не внешний диаметр.
Сделать визуально это сложно, но в интернете можно найти справочные таблицы, по которым, зная материал трубы и внешний диаметр, можно определить DN и соответственно — размер резьбы.
Тип резьбы
Резьбовое соединение — самый популярный способ монтажа в бытовых системах. Здесь важно учитывать два аспекта:
- Наружная или внутренняя резьба. Краны могут иметь комбинации разные комбинации — как с одинаковым типом резьбы на двух концах, так и с разными;
- Дюймовая или метрическая. Подавляющее большинство сантехнических изделий в России используют трубную дюймовую резьбу, которая измеряется в дюймах (½", ¾", 1"). Метрическая резьба встречается очень редко, в основном в специфическом оборудовании.
Совет: всегда уточняйте тип резьбы. Несовпадение даже на один виток сделает соединение невозможным.
Пропускная способность: полнопроходные и краны с зауженным проходом (неполнопроходные)
Этот параметр показывает, насколько кран снижает поток среды при полном открытии:
- Полнопроходные краны: диаметр отверстия в шаре практически равен внутреннему диаметру трубы (например, DN20). Такие краны практически не создают гидравлического сопротивления и не снижают напор. Критически важны для систем отопления (особенно самотечных) и главных магистралей водоснабжения, где падение давления недопустимо;
- Краны с зауженным проходом (неполнопроходные краны): диаметр отверстия в шаре на один-два типоразмера меньше условного прохода крана (например, у крана DN20 отверстие шага как у трубы DN15). Они немного снижают напор, но стоят дешевле. Могут применяться на точках водоразбора, где это не принципиально.
Рабочее давление (PN)
Давление (PN): обозначает номинальное давление, которое кран может выдерживать постоянно при температуре 20°C. Для систем центрального отопления и водоснабжения в многоквартирных домах обычно достаточно PN16 или PN25. Для частных домов с автономными системами, где давление редко превышает 3-4 бара, хватит и PN16.
Конструктивные типы шаровых кранов
Помимо технических параметров, шаровые краны различаются по своей конструкции, которая определяет их функциональность и место в системе. Правильный выбор типа крана — ключ к эффективному и удобному монтажу и эксплуатации.
Прямые краны
Это самый распространенный и универсальный тип.
Кран устанавливается на прямом участке трубы и служит для простого перекрытия потока среды. Ось входного и выходного патрубков находятся на одной прямой линии. Такие краны используются повсеместно: на вводах водоснабжения в квартиру, для подключения бытовой техники, на ответвлениях отопительных систем.

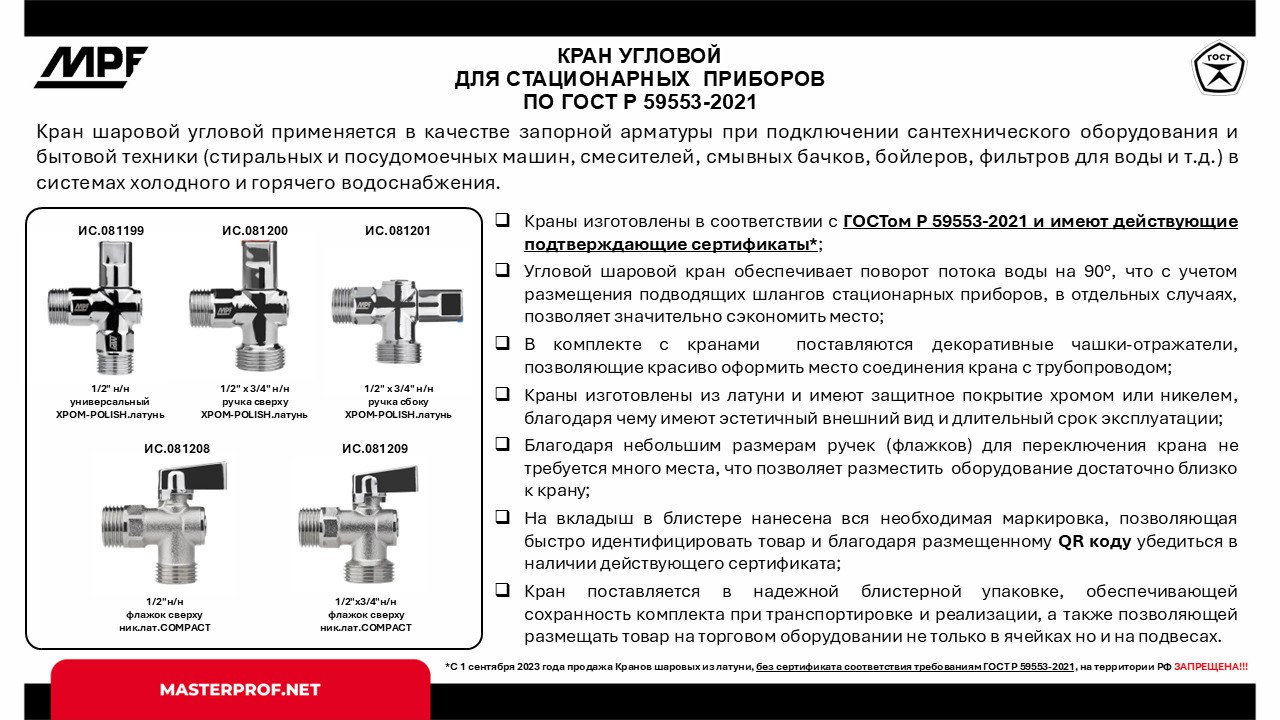

Угловые краны
Как следует из названия, корпус этого крана выполнен под углом 90 градусов. Он применяется в случаях, когда необходимо не только перекрыть поток, но и изменить направление трубопровода.
Это идеальное решение для:
- Подключения радиаторов отопления, где трубы выходят из стены;
- Соединения вертикальных и горизонтальных участков труб;
- Экономии пространства и монтажных фитингов, так как кран совмещает в себе две функции: запорную и углового соединения.
Трехходовые краны
Это более сложные устройства, имеющие три патрубка. Внутри расположен специальный L- или T-образный канал в запирающем шаровом механизме. Принцип их работы заключается не просто в открытии/закрытии, а в перенаправлении потоков среды. Управляются они, как правило, вручную или с помощью электропривода.
Основные схемы работы и применения:
- Смешение потоков: два входа (например, с горячей и холодной водой) и один выход. Регулируя положение шара, можно получить на выходе воду нужной температуры. Применяется в системах теплых полов для поддержания заданного режима;
- Разделение потоков: один вход и два выхода. Кран может направлять поток попеременно то в одну, то в другую линию. Это используется, например, в системах регенерации фильтров или для подключения двух контуров отопления.
Трехпроходные краны
Как и трехходовые, имеют Т-образную внешнюю форму, однако в этом виде кранов запирающий шар находится только в одном ответвлении, которое используется для организации дополнительного потока воды, например, к отдельно взятому бытовому прибору.
Проще говоря, трехпроходные краны используются для управления многопоточными системами.
Кроме этого, краны различают также по типу сборки и ремонтопригодности и делят на разборные (с резьбовой крышкой) и неразборные (цельнокорпусные).
Корпус разборного крана состоит из двух основных частей: основного тела и резьбовой крышки (гайки). Внутренние компоненты такого крана (шар, шток, уплотнения) могут быть извлечены для замены или очистки.
Ремонтопригодность — их главное достоинство. При износе уплотнительных седел или появлении протечки под сальником кран можно разобрать и заменить изношенные детали, что делает его службу практически неограниченной, хотя эта же особенность влияет на более высокую стоимость и большие гарабриты/вес.
Корпус неразборного крана представляет собой цельную литую деталь, собранную методом сварки, пайки, склейки или обжима.
Разобрать такой кран без его разрушения или очень сложно или невозможно, что снижает его ресурс, но положительно сказывается на более высокой надежности, компактности, малом весе и цене.
Как правильно выбрать шаровой кран: основные критерии
Когда понятны технические параметры и типы конструкций, на первый план выходят критерии, напрямую влияющие на надежность, безопасность и срок службы крана.
Грамотный выбор — это всегда комплексная оценка, где мелочей не бывает.
Соответствие современным стандартам: ГОСТ Р 59553-2021
С 1 июля 2022 года в России действует новый национальный стандарт ГОСТ Р 59553-2021 (аналог европейского EN 1074-1), который пришел на смену устаревшему ГОСТ 28343-89.
Что в нем изменилось и почему это важно?
- Повышенные требования к безопасности: стандарт устанавливает более строгие нормы по герметичности, толщине и прочности корпуса и износостойкости;
- Контроль качества материалов: жестко регламентируется содержание вредных примесей (например, свинца) в латуни, что критически важно для кранов питьевого водоснабжения;
- Подробная маркировка: производитель обязан наносить на корпус четкую и полную информацию (DN, PN, направление потока, марка материала, торговая марка).
Материал корпуса и шара: основа долговечности
От материалов зависит стойкость крана к коррозии, механическим нагрузкам и перепадам температур, поэтому нет смысла экономить на моделях из более дешевых материалов.
Основные материалы, представленные на рынке инженерной сантехники:
Латунь (без покрытия, хромированная или никелированная):
Оптимальное соотношение цены и качества, высокая коррозионная стойкость и прочность, подходит для воды и газа. Дешевая латунь может содержать в сплаве большое количество свинца, если производитель экономит. Оптимальным сплавом считаются латуни марок CW617N или ЛС59-2. В целом — надежный выбор для большинства бытовых систем.
Нержавеющая сталь (AISI 304/316):
Имеет максимальную прочность и долговечность среди аналогов, абсолютную стойкость к коррозии, подойдет для систем с агрессивными средами, для использования в условиях улицы, а также когда важна высочайшая надежность (ввод в дом, главные магистрали).
Силумин (сплав алюминия и кремния):
Очень низкая цена — пожалуй, единственный его плюс.
Однако, в основном силумин “прославился” хрупкостью, склонностью к образованию оксидной пленки и разрушению при контакте с водой, особенно при гидроударах.
В общем, краны, сделанные из него, категорически не рекомендуются, так как могут буквально рассыпаться в руках после нескольких лет использования.
Полипропилен (PP):
Эти шаровые краны делают из термопластичного полимера, поэтому их можно монтировать в том числе методом пайки.
Отличаются от остальных весом и низкой стоимостью, устойчивы к химическим средам (кроме органических растворителей), на них не образуется коррозия, однако, они ограничены в плане термостойкости (выдерживают температуры до 70–90°C) и имеют низкую механическую прочность.
ЦАМ (цинковый сплав):
Краны из сплава цинка, алюминия и магния также можно найти на рынке сантехники.
Их часто используют на дачах и земельных участках, благо они недорогие и вполне себе подходят для использования в системах водозабора.
Однако использовать на более высоких давлениях их нельзя, так как они быстро разрушаются из-за этого.
Качество уплотнительных элементов(сальников, седел)
Именно уплотнения обеспечивают герметичность крана в закрытом состоянии и по штоку, от их материала зависит температурный режим и износостойкость.
- PTFE (политетрафторэтилен, тефлон): стандарт для большинства кранов. Отличная химическая стойкость, низкое трение, подходит для температур до +150°C, обеспечивает легкое и плавное управление;
- EPDM (этиленпропиленовый каучук): упругий и долговечный материал, отлично подходит для горячей воды и отопления (рабочая температура до +135°C), обладает хорошей износостойкостью;
- NBR (Нитрильный каучук): бюджетный вариант, в основном для холодной воды (до +70°C).
Наличие маркировки и сертификатов
Качественный кран всегда имеет четкую маркировку, нанесенную лазером или литьем на корпус:
- Торговая марка или логотип;
- Условный диаметр (DN);
- Номинальное давление (PN);
- Направление потока (стрелка);
- Материал корпуса.
Для кранов на питьевую воду обязателен сертификат соответствия санитарно-эпидемиологическим нормам, поэтому не стесняйтесь запрашивать его у продавца.
Репутация производителя
Доверие проверенным брендам — это страховка от брака Известные производители дорожат своей репутацией, используют только качественные материалы и проводят испытания готовой продукции. Их изделия могут стоить дороже неизвестных аналогов, но эта разница в цене — плата за спокойствие и безопасность вашего дома.
По итогу, выбор надежного шарового крана складывается из мелочей: соответствие современному ГОСТу, подтвержденное действующим сертификатом, качественная латунь или нержавеющая сталь, износостойкие уплотнения и четкая маркировка от производителя с хорошей репутацией.
Лучшие шаровые краны: на что обратить внимание
После изучения теории наступает самый важный этап — практический выбор. В этом разделе мы сформулируем ключевые принципы, которые помогут вам отличить надежное изделие от некачественной подделки и сделать осознанную покупку.
Почему же не стоит экономить на запорной арматуре?
Шаровой кран — это именно та деталь, на которой категорически нельзя экономить. Его роль — быть гарантом безопасности всей системы.
Вот к чему может привести установка дешевого, некачественного крана:
- Протечки и затопление: износ уплотнений или трещина в корпусе силуминового крана могут привести к серьезному потопу, повреждению отделки и имущества, а также к конфликтам и судебным разбирательствам с соседями;
- Заклинивание: низкокачественные краны часто "прикипают" после непродолжительного простоя. Попытка с усилием повернуть ручку может привести к поломке штока и необходимости аварийного отключения всей системы;
- Авария в системе отопления или газоснабжения: в этих системах последствия выхода крана из строя наиболее критичны — от разморозки всего контура отопления до создания взрывоопасной ситуации с газом;
- Скрытая угроза здоровью: использование дешевой латуни с превышением содержания свинца в кранах для питьевой воды негативно сказывается на здоровье.
Помните — разница в цене между хорошим и плохим краном несопоставима со стоимостью возможного ремонта.
На что же ориентироваться при выборе?
Для начала— убедиться в наличии у крана действующего сертификата на соответствие ГОСТ Р 59553-2021 “Арматура трубопроводная. Краны шаровые из латуни. Общие технические условия”.
Помните, каким бы удобным и красивым не был кран — отсутствие данного сертификата говорит о том, что он ненадежный и, выбирая такой кран, вы сильно рискуете в будущем.
Кроме того, 1 сентября 2023 года продажа шаровых кранов из латуни без сертификата соответствия требованиям ГОСТ Р 59553-2021 на территории РФ запрещена законом.
Вес — качественный латунный кран должен быть ощутимо тяжелым. Это косвенный признак толщины стенок и отсутствия полостей внутри.
Чистота обработки — резьба должна быть ровной и чистой, без заусенцев. Хромированное покрытие — без подтеков и пузырей.
Плавность хода — поворот ручки должен быть плавным и равномерным, без рывков и скрипов. Это говорит о точной обработке шара и качественных уплотнениях.
Полнота маркировки — на корпусе должны быть четко нанесены все основные параметры (DN, PN, стрелка направления потока, название бренда).

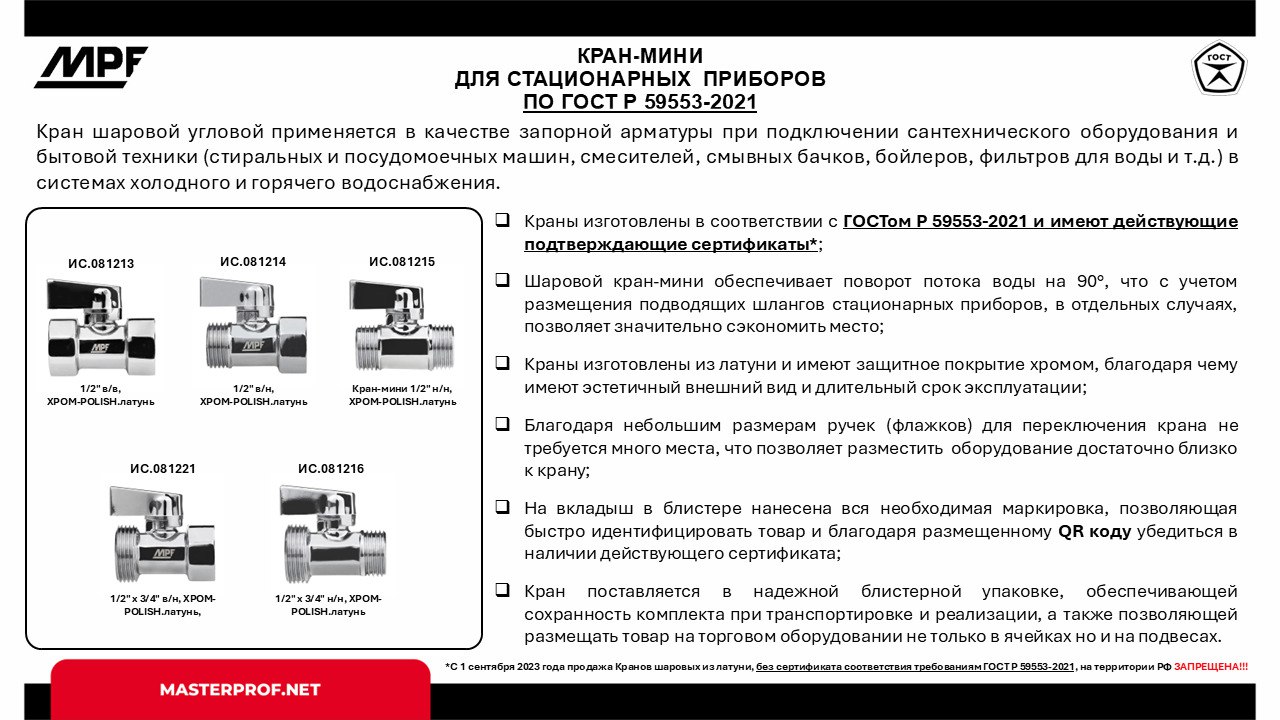

Среди проверенных решений, представленных на рынке, продукция торговой марки MasterProf полностью отвечает критериям надежности, о которых мы говорили выше:
- Строгое соответствие ГОСТ Р 59553-2021, подтвержденное действующими сертификатами: вся производимая арматура соответствует требованиям современного стандарта безопасности. Это гарантирует контроль качества материалов, прочность корпуса и герметичность;
- Долговечность: краны от MasterProf изготавливаются из качественной латуни с хромированным или никелированным покрытием, что обеспечивает коррозионную стойкость и длительный срок службы, а использование износостойких уплотнений из PTFE и EPDM гарантирует герметичность даже после множества циклов открытия-закрытия;
- Гарантия качества: производство сопровождается строгим входным и выходным контролем. На изделия предоставляется официальная гарантия, что дает потребителю уверенность в своем выборе.
Ошибки при выборе и установке
Даже зная все теоретические аспекты, на практике легко совершить ошибку, которая сведет на нет все преимущества качественной запорной арматуры. Понимание типичных промахов поможет избежать лишних затрат и аварийных ситуаций.
Покупка кранов без проверки наличия действующего сертификата соответствия ГОСТ Р 59553-2021.
Во-первых, с 1 сентября 2023 года продажа таких кранов запрещена законом.
Во-вторых, пытаясь сэкономить, вы можете в будущем стать виновником потопа и повредить имущество не только в своем жилом помещении, но и в квартирах соседей, что грозит судебными взысканиями и дополнительными тратами на устранение последствий.
Покупка кранов без маркировки или по подозрительно низкой цене
Отсутствие четкой маркировки — первый признак некачественного или контрафактного изделия. Крайне низкая цена почти всегда свидетельствует о грубейшей экономии на материалах, которые могут разрушаться при монтаже или просто со временем от вибраций, приводя к масштабной протечке или же содержать большое количество свинца, что недопустимо при использовании в системах питьевого водоснабжения.
Поэтому покупайте шаровые краны только в проверенных магазинах, требуйте сертификаты соответствия, выбирайте изделия с четкой, несмываемой маркировкой на корпусе, где указан производитель, DN, PN и материал.
Распространенные ошибки при монтаже
Даже идеально подобранный кран может выйти из строя из-за неправильной установки.
К основным ошибкам относятся:
- Установка «задом наперед»: многие краны имеют направление потока, указанное стрелкой на корпусе, его игнорирование может нарушить работу конструкции и снизить герметичность;
- Чрезмерное усилие при затяжке: попытка «пережать» соединение газовым ключом может привести к срыву резьбы или появлению микротрещин в корпусе крана, особенно латунного.
Для герметичности используйте правильный уплотнительный материал (лента ФУМ, нить), а не грубую силу;
- Сварка с установленным краном: при монтаже полипропиленовых труб недопустимо приваривать фитинги к крану, если внутри него не установлен теплоотводящий демпфер. Пластиковый шар и уплотнения будут безвозвратно повреждены высокой температурой.
Заключение
Шаровой кран, несмотря на свою кажущуюся простоту, является одним из важнейших элементов любой инженерной системы. От его корректной работы зависит не только бесперебойная подача воды или тепла, но и безопасность вашего имущества, а в случае с газоснабжением — и жизни.
Как мы выяснили, выбор шарового крана — это далеко не только вопрос цены. Это комплексная задача, требующая внимания к техническим параметрам, материалам, конструктивному исполнению и, что крайне важно, репутации производителя.
Экономия на запорной арматуре — это самый короткий путь к протечкам, затоплениям, аварийным ситуациям и гораздо более серьезным финансовым затратам на устранение последствий.
Настоятельно рекомендуем подходить к выбору ответственно: обращать внимание на соответствие современным стандартам, таким как ГОСТ Р 59553-2021, проверять наличие четкой маркировки и сертификатов, а также отдавать предпочтение проверенным производителям, которые дорожат своей репутацией и гарантируют качество своей продукции.
