Виды шаровых кранов: классификация, особенности и выбор

Шаровые краны давно зарекомендовали себя как один из наиболее надежных и универсальных элементов запорной арматуры.

Их используют в бытовых системах водоснабжения, отопления, газовых магистралях и даже промышленных трубопроводах.
Относительная простота конструкции, высокая герметичность и длительный срок службы делают их незаменимыми при управлении потоками жидкостей и газов, однако разнообразие моделей, представленных на рынке, может вызвать затруднения при выборе оптимального решения.

Цель данной статьи — получить и систематизировать знания о принципе работы шаровых кранов, их видах, раскрыть их ключевые характеристики и тем самым помочь вам сделать осознанный выбор.

Что такое шаровой кран: принцип работы и преимущества

Шаровой кран — это тип запорной арматуры, используемый чаще всего для открытия/закрытия потока жидкостей или газов в трубопроводах.

Его название связано с ключевым элементом конструкции — металлическим, пластиковым или керамическим шаром со сквозным отверстием, который и управляет потоком рабочей среды — жидкости или газа.

Принцип работы шарового крана довольно прост.
Внутри корпуса крана находится шаровой запирающий элемент - шаровой затвор (шар или т.н. “псевдокуб”, получаемый, если на боковой поверхности шара делаются проточки для экономии материала) со сквозным отверстием в нем.

Шаровой затвор в подавляющем большинстве конструкций шаровых кранов зажат между специальными уплотнительными кольцами (седлами), обеспечивающими герметичность и соединен через шток с поворотной ручкой или рычагом, угол поворота которого обычно составляет 90°.

Шаровые краны подразделяют на модели с плавающим шаром и с шаром на опорах.

В кранах с плавающим шаром затвор зажат между седельными кольцами и может незначительно смещаться под давлением транспортируемой среды усиливая тем самым герметичность соединения. Как правило краны с таким типом шарового затвора используются в трубопроводах диаметром не более 200 мм, поскольку в трубопроводах с большими диаметрами и давлением затвор создает слишком высокую нагрузку на уплотнения и работа крана затрудняется.

Модели с шаром на опорах имеют специальные опоры для шара.

Осевой выступ (цапфа) в нижней части шара входит в особое углубление, а седла под действием давления прижимаются к поверхности шарового затвора. Благодаря опорам усилие, необходимое для управления краном, значительно уменьшается, что позволяет применять менее мощные приводные устройства, чем в случае с кранами с плавающим шаром.

Однако, из-за более сложной конструкции устройства такого типа стоят намного дороже обычных шаровых кранов.

Принцип действия шаровых кранов: в открытом положении отверстие в шаре совпадает с направлением потока, позволяя рабочей среде свободно проходить сквозь него, при закрытии шар поворачивается на 90°, встает к потоку своей глухой стороной и тем самым полностью перекрывает его.

Существуют специальные модификации шаровых кранов которые кроме открытия и закрытия позволяют также регулировать поток, но в подавляющем большинстве случаев шаровые краны используются только для полного открытия/закрытия потока.

К преимуществам этого типа кранов относят:

• Простоту и надежность — минимум движущихся частей снижает риск поломок;

• Легкость управления — для перекрытия потока достаточно повернуть ручку на 90°;

• Герметичность — в закрытом состоянии краны обеспечивают высокую степень изоляции;

• Низкие потери давления — полнопроходные краны практически не создают сопротивления потоку, неполнопроходные снижают его, но не критично;

• Долговечность — устойчивы к износу благодаря используемым материалам и покрытиям из тефлона, хрома и никеля

• Универсальность — подходят для воды, газа, агрессивных сред (в зависимости от материала корпуса);

• Компактность — занимают меньше места по сравнению с вентильными кранами.

Классификация по материалу: латунь, нержавейка, полипропилен и другие

Если классифицировать шаровые краны по материалам корпуса, то к основной группе можно отнести латунные, стальные и полипропиленовые модели, к неосновной — бронзовые и титановые.

Латунные шаровые краны изготавливаются из сплава меди и цинка, часто имеют хромированное или никелированное покрытие для защиты от коррозии.

К их преимуществам относят высокую прочность и износостойкость, устойчивость к коррозии и перепадам температур, универсальность (подходят для воды, газа и других неагрессивных сред), а также широкий диапазон рабочих температур (до 150–200°C).

Из недостатков — латунные краны могут содержать свинец (важно выбирать бессвинцовые модели для питьевой воды), кроме этого, они имеют довольно высокую стоимость.

Краны из нержавейки производятся из стали с добавлением хрома (марки AISI 304, 316 и др.), что обеспечивает их устойчивость к коррозии.
При этом они обладают высокой прочностью и долговечностью, работают при экстремальных давлениях и температурах (до 400°C), устойчивы к агрессивным средам (кислоты, щелочи, морская вода).

Минусов немного, но они есть — высокая стоимость и большой вес по сравнению с латунью и пластиком.

Полипропиленовые (PP) шаровые краны делают из термопластичного полимера, поэтому их можно монтировать в том числе методом пайки.

Они отличаются небольшим весом и низкой стоимостью, устойчивы к химическим средам (кроме органических растворителей), на них не образуется коррозия, однако, они ограничены в плане термостойкости (выдерживают температуры до 70–90°C) и имеют низкую механическую прочность.

Бронзовые и титановые шаровые краны в бытовом использовании практически не встречаются, так как они узкоспециализированы - бронза является альтернативой латуни и отличается устойчивостью к соленой воде, что ценится в морском деле, титан же очень дорог и используется только в промышленных целях — для работы с концентрированными кислотами и хлором.

Сами шары в кранах изготавливаются из тех же материалов, что и корпуса — так, наиболее распространены латунь, нержавеющая сталь, пластики (PVC, PP, PVDF), керамика (используется в кранах для абразивных сред или высокотемпературных условий).

Иногда поверхность шаров для снижения трения или защиты от коррозии наносят покрытия из тефлона, хрома, никеля, а также используют метод алмазной шлифовки поверхности.

Конструктивные различия полнопроходных, неполнопроходных и трехходовых кранов

Теперь давайте разберемся, что же скрывается за этими названиями и чем они отличаются друг от друга.

Полнопроходные шаровые краны

Отверстие в шаре этих кранов соответствует внутреннему диаметру присоединяемой трубы (DN), корпус же в месте установки шара расширен для обеспечения полного проходного сечения.
В результате такого форм-фактора мы имеем минимальные гидравлические потери благодаря отсутствию сужения, а также высокую пропускную способность.

Подобные краны идеально подойдут для систем, где критично сохранение давления (например, магистральные трубопроводы, системы подачи воды/газа), однако, по сравнению с остальными кранами они имеют бОльшие габариты и вес, а также более высокую стоимость.

Неполнопроходные шаровые краны

Имеют в шаре отверстие, которое на 1-2 размера меньше диаметра трубы (например, DN15 для трубы DN20), а также обладают более компактным корпусом по сравнению с полнопроходными.

Из-за разницы диаметров в кране при прохождении рабочей среды создается локальное сопротивление, снижая скорость потока, однако, это компенсируется упрощенной (а значит, чуть более надежной) конструкцией и низкой ценой.

Этот тип кранов может быть использован там, где не требуются высокие требования к давлению (бытовое использование, орошение), а также можно не обращать внимание на кавитацию — процесс образования пузырьков в жидкости.

Трехходовые шаровые краны

Конструктивно имеют три патрубка (вход/выход/перенаправление), а также шар с L- или T-образным каналом, в зависимости от назначенной функции: L-образный канал переключает поток между двумя направлениями (например, вход A → выход B или вход A → выход C), T-образный канал позволяет смешивать или разделять потоки.

Трехходовые краны позволяют добиться гибкости в управлении потоками, могут стать заменой нескольких двухходовых кранов, однако, имеют достаточно сложную конструкцию, высокую стоимость, а также необходимость точной настройки.

Применяются в системах отопления (смесительных узлах), при организации процессов с разделением/смешиванием сред, а также промышленных линий с перенаправлением потоков.

Не стоит, однако, путать трехходовые с трехпроходными кранами - несмотря на то, что и те и другие имеют Т-образную внешнюю форму, в трехпроходном кране запирающий шар находится только в одном ответвлении, которое предназначено для организации дополнительного потока среды, например, к бытовому прибору.
Соответственно, сам кран позволяет контролировать подачу воды этот прибор, не перекрывая основного потока.

В общем, выбор типа крана зависит от требований к пропускной способности, давлению и функционалу системы. Полнопроходные обеспечивают минимальные потери, неполнопроходные экономят пространство и бюджет, трехходовые решают задачи управления многопоточными системами.

Шаровые краны от производителя

Согласно статистике, порядка 80% аварий на трубопроводах происходит из-за использования некачественной запорной арматуры, поэтому есть смысл использовать только сертифицированные изделия, изготовленные “Мастерпроф” по всем нормам ГОСТ.

Компания “Мастерпроф” имеет многолетний опыт производства и реализации кранов бытового и промышленного назначения.
В ассортименте присутствуют магистральные шаровые краны, а также краны для подключения стационарных приборов прямые, угловые и трехпроходные краны.

Все модели производятся в соответствии с утвержденными правилами и имеют необходимые сертификаты качества, что гарантирует долгий срок службы с сохранением функционала изделий.

Сфера применения: бытовые, промышленные, сантехнические и специализированные краны

Благодаря широкому спектру применяемых материалов и конструктивным особенностям, шаровые краны применяются практически во всех видах хозяйственной деятельности — от водяных фильтров на кухне до химических производственных линий.

Бытовые краны используются в повседневной жизни для систем водоснабжения (подключение стиральных машин, смесителей, трубопроводов в домах и квартирах) отопления (регулировка подачи теплоносителя в радиаторах, теплых полах, а также газовых систем (подключение газовых плит, котлов и колонок).

Отличаются компактными размерами, эстетичным дизайном, имеют ручное управление (рычаг или «бабочка»).

Сантехнические краны представляют из себя частный случай бытовой запорной арматуры, но с акцентом на монтаж в системах водоснабжения и отопления.
Устанавливаются на трубы ХВС/ГВС, коллекторы, фильтры, применяются при аварийном отключении участков трубопровода (например при протечках).

Промышленные краны применяются в масштабных системах с высокими требованиями к надежности — устойчивости к высоким давлению, температурам и агрессивным средам, используются в нефтегазовой отрасли, химической промышленности, энергетике и водоочистных сооружениях.
Могут иметь большие диаметры (до нескольких метров), возможность автоматизации управления при помощи электроприводов или пневмоприводов, часто имеют взрывозащищенные исполнения.

Специализированные краны разработаны для специфических условий, в которых и применяются.

Их используют в пищевой промышленности (краны из нержавеющей стали AISI 304/316, соответствующие стандартам гигиены), криогенных системах (модели, сохраняющие работоспособность даже при сверхнизких температурах), фармацевтике и микроэлектронике (краны с высокой чистотой поверхности, исключающей загрязнение сред), металлургии с ее высокими температурами, а также при обслуживании производств, где присутствуют агрессивные среды.

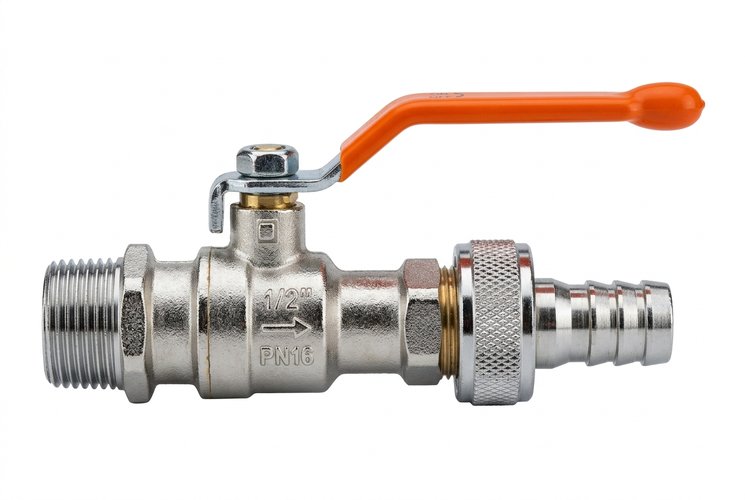

Шаровые краны для стационарных приборов

Этот тип шаровых кранов предназначен для подключения к системе водоснабжения стационарных бытовых приборов - например, стиральных и посудомоечных машин, фильтр-систем кофемашин, а также сантехнического оборудования — бачков унитазов, смесителей, бойлеров.

Такие краны позволяют локально отключать подачу воды в стационарный прибор в случае его проверки, ремонта или замены, не перекрывая воду во всей системе.

Производятся в соответствии с ГОСТ Р 59553-2021, часто имеют хромированное покрытие и эстетичный внешний вид, могут комплектоваться отражателем (чашкой) для прикрытия места соединения крана и водопровода.

Согласно стандарту, изготавливаются из хромированной и никелированной латуни и могут использоваться, если температура не превышает +90 °С, а давление — 10 бар.

Наиболее популярные исполнения — с резьбами 1/2" х 3/4" и 1/2" х 1/2" с чашками-отражателями в комплекте

Как отличить качественный шаровой кран: стандарты, сертификаты, проверка перед покупкой

Чтобы отличить качественный шаровой кран от подделки, нужно обратить внимание на совокупность факторов, о них и пойдет речь ниже.

Во-первых, у продавца должны быть документы на запорную арматуру.

Их отсутствие или несоответствие — признак того, что вам пытаются продать некачественную вещь.
Обратите внимание на международные стандарты: в России их регулируют ГОСТ Р 59553-2021 (для кранов диаметрами от DN10 до DN 100) и ГОСТ 21345-2005 (герметичность), в Европе — DIN 3357, EN 1074-2, в США — API 6D, ASME B16.34.(РОСС, CE, UL)

Кроме того, на каждую модель шаровых кранов должны быть сертификаты соответствия(РОСС, CE, UL), ISO 9001 (система менеджмента качества).

Во-вторых, обратите внимание на материалы изготовления — корпус качественного крана будет изготовлен из латуни, либо из нержавеющей стали марок AISI 304/316.

Шар и шток также будут выполнены либо из стали, либо из латуни с покрытием..
То же самое касается уплотнений — они должны быть выполнены из качественных материалов, обладающих износостойкостью и термоустойчивостью.
Избегайте выбора кранов, чей корпус выполнен из силумина или ЦАМ (цинко-алюминиевый сплав) — эти материалы достаточно быстро изнашиваются и могут разрушаться при скачках давления в системе.

В-третьих, осмотрите корпус крана, проверьте его целостность и работоспособность хотя бы в холостом режиме.

Корпус необходимо тщательно осмотреть. Он не должен иметь сколов, трещин и каверн, резьба должна быть четкой, без заусенцев.
Ручка также должна быть выполнена либо из металла с антикоррозийным покрытием, либо алюминия — пластик допустим, но менее долговечен.

Ход штока должен быть плавным, без заеданий и люфтов.
На корпусе должны быть указаны номинальный условный проход (DN), , номинальное давление (PN), присоединительный размер в дюймах, а также торговая марка производителя.

Сравнение с другими запорными устройствами: вентилями, дисковыми затворами и задвижками

Сравнение шаровых кранов с другими запорными устройствами необходимо прежде всего для того, чтобы понимать устройство, назначение, преимущества и недостатки каждого из видов и уже, отталкиваясь от этого, выбирать то или иное устройство под конкретные цели, задачи и бюджет.

Управление потоком:

• Шаровые краны: обеспечивают быстрое открытие/перекрытие потока, но не подходят для его регулировки;
• Вентили: позволяют плавно управлять потоком, но имеют высокое гидравлическое сопротивление;
• Дисковые затворы: с их помощью можно быстро управлять потоком, они имеют компактные размеры, но при этом обеспечивают меньшую герметичность при высоком давлении;

• Задвижки: имеют практически нулевое гидравлическое сопротивление потоку, но при этом могут заклинить и медленно управляются.

Герметичность:

• Шаровые краны: имеют высокую герметичность, подходят для газовых и агрессивных сред;
• Вентили: хорошая герметичность, но уплотнения изнашиваются при частом использовании;
• Дисковые затворы: средняя герметичность, зависит от качества уплотнителя (резина, PTFE);

• Задвижки: низкая герметичность при частичном открытии, возможны протечки при износе.

Срок службы и обслуживание:

• Шаровые краны: долговечны при редком использовании, но сложны в ремонте (их проще заменить);
• Вентили: требуют частой замены уплотнений при активной эксплуатации;
• Дисковые затворы: уплотнители быстро изнашиваются, но их замена довольно проста;

• Задвижки: долгий срок службы при редком использовании, возможен ремонт без демонтажа.

Область применения:

• Шаровые краны: бытовые системы (вода, газ), химическая промышленность;
• Вентили: точная регулировка (отопление, пар);
• Дисковые затворы: водоснабжение, вентиляция, большие диаметры;

• Задвижки: магистральные нефте- и газопроводы, системы с низким давлением.

Заключение

Шаровые краны, благодаря своей надежности, универсальности и простоте конструкции, стали неотъемлемым элементом современных трубопроводных систем.

Их ключевые преимущества — высокая герметичность, долговечность, минимальные гидравлические потери и легкость управления — делают их оптимальным выбором для управления потоками жидкостей и газов в бытовых, промышленных и специализированных условиях.

Сравнение с другими типами запорной арматуры (вентилями, задвижками) подтверждает, что шаровые краны выигрывают в скорости управления, герметичности и компактности, хотя и уступают в точности регулировки.

Не менее критичен выбор проверенного производителя. Продукция компании «Мастерпроф», соответствующая международным стандартам, демонстрирует, что качественные материалы и соблюдение технологий минимизируют риски аварий и продлевают ресурс изделий.

В итоге, осознанный подход к выбору шарового крана — это баланс между техническими требованиями, бюджетом и доверием к бренду. Используя знания о материалах, конструкциях и стандартах, вы сможете подобрать решение, которое обеспечит надежную работу вашей системы на долгие годы.
